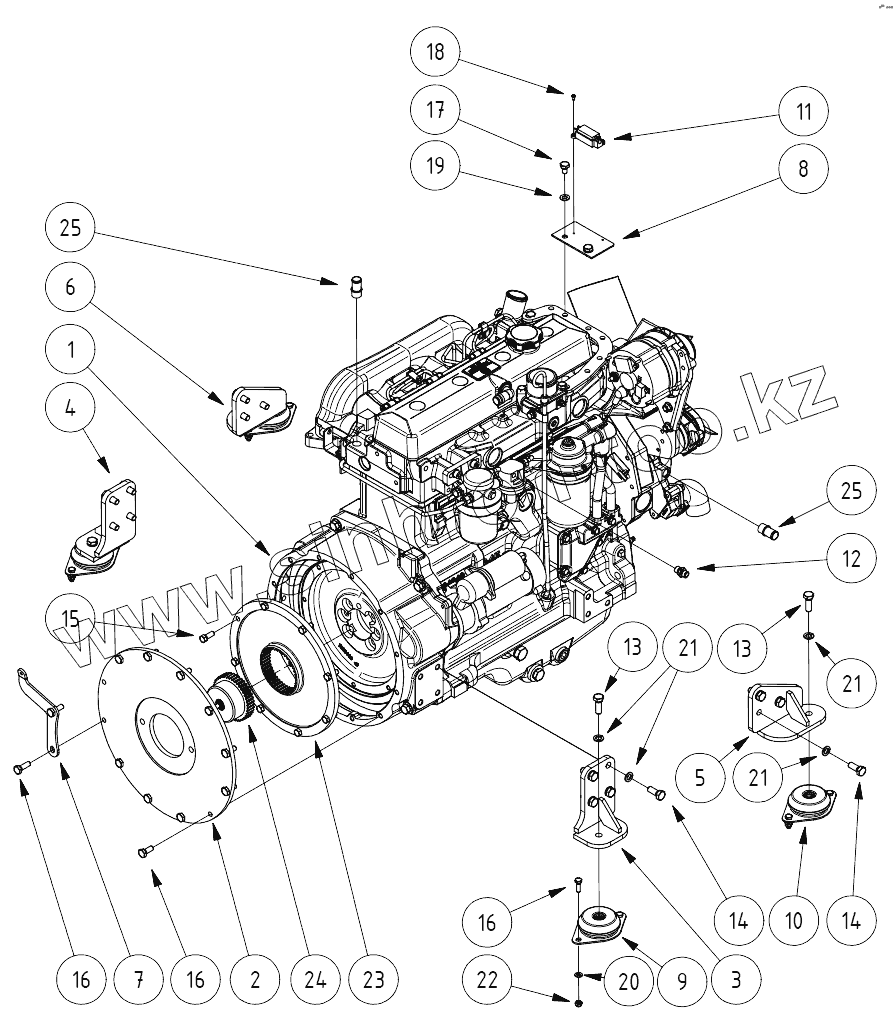

Каталог запасных частей к технике: КЭМЗ ANT1000. Двигатель
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
16
16
17
18
19
20
21
21
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | JOHN DEERE | Двигатель | |
| 2 | SAE 4" | Фланец | |
| 3 | ANT 1001.30.01.010-01 | Консоль двигателя | |
| 4 | ANT 1001.30.01.010 | Консоль двигателя | |
| 5 | ANT 1001.30.01.020-01 | Консоль двигателя | |
| 6 | ANT 1001.30.01.020 | Консоль двигателя | |
| 7 | ANT 1001.70.01.00 | Кронштейн | |
| 8 | ANT 1001.50.01.001 | Планка | |
| 9 | Sh50 BSB 95 M12 135316 | Опора двигателя | |
| 10 | Sh40 BSB 95 M12 135315 | Опора двигателя | |
| 11 | 11.3722 | Предохранитель | |
| 12 | PHFM28LM M12/M14Js06 | Адаптер | |
| 13 | М12х35 DIN 933 | Болт | |
| 14 | М12х30 DIN 933 | Болт | |
| 15 | 3/8х1.1/2 UNC | Болт | |
| 16 | М10х25 DIN 933 | Болт | |
| 17 | М10х18 DIN 933 | Болт | |
| 18 | М4х8 DIN 7985 | Болт | |
| 19 | М10 DIN 125 - 1А | Шайба | |
| 20 | М8 DIN 125 - 1А | Шайба | |
| 21 | М12 DIN 125 - 1А | Шайба | |
| 22 | М8 DIN 985 | Гайка | |
| 23 | SAE 10" | Фланец | |
| 24 | Z.38 Z.14 12/24 L=50 | Ступица муфты | |
| 25 | ANT 1001.30.00.002 | Адаптер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
