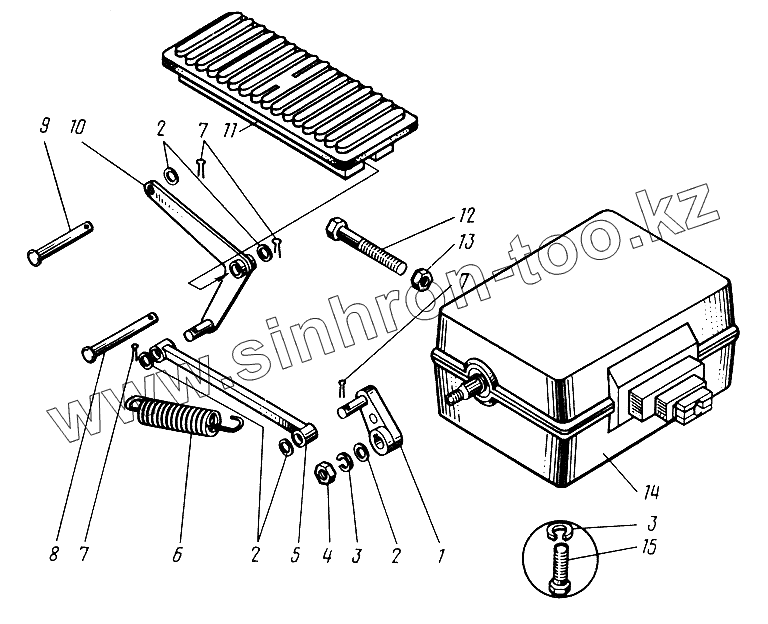

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014. Установка контроллера 205.01.02.000-01
205.01.02.000-04
205.01.02.000-01
1
2
2
2
3
3
4
5
6
7
7
7
8
9
10
11
12
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 205.01.02.000-04 | 205.01.02.000-04 | Установка контроллера | |
| 205.01.02.000-01 | 205.01.02.000-01 | Установка контроллера | |
| 1 | 205.01.02.020 | Рычаг | |
| 2 | [Шайба 6.02.Ст5.019 ГОСТ11371-78] | Шайба 6.02.Ст5.019 ГОСТ11371-78 | |
| 3 | [Шайба 6.65Г.019 ГОСТ6402-70] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 4 | [Гайка М6-6Н.5.019 ГОСТ5927-70] | Гайка М6-6Н.5.019 ГОСТ5927-70 | |
| 5 | 201.01.00.180 | Тяга | |
| 6 | 205.01.02.003 | Пружина | |
| 7 | [Шплинт 2x1.019 ГОСТ397-79] | Шплинт 2x1.019 ГОСТ397-79 | |
| 8 | 201Б.01.00.012-04 | Ось | |
| 9 | 201Б.01.00.012-02 | Ось | |
| 10 | 205.01.02.010 | Рычаг | |
| 11 | 205.01.02.001 | Педаль | |
| 12 | [Болт М8-6gх65.58.019 ГОСТ7798-70] | Болт М8-6gх65.58.019 ГОСТ7798-70 | |
| 13 | [Гайка М8-6Н.5.019 ГОСТ5915-70] | Гайка М8-6Н.5.019 ГОСТ5915-70 | |
| 14 | ЗКУ.004.6Э | Контроллер | |
| 14 | ЗКУ.016.02Э | Контроллер | |
| 15 | [Болт М6-8gх16.58.019 ГОСТ7798-70] | Болт М6-8gх16.58.019 ГОСТ7798-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
