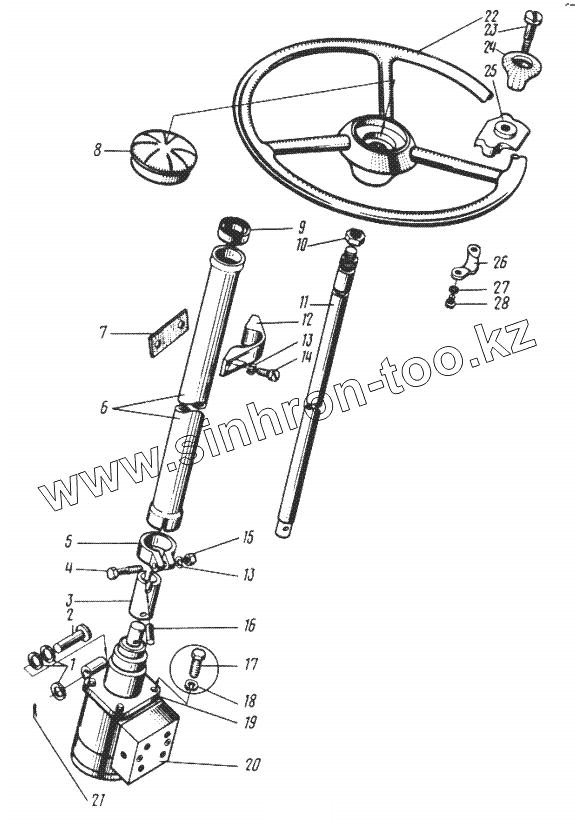

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014. Управление рулевое 205.00.04.000
205.00.04.000
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 205.00.04.000 | 205.00.04.000 | Управление рулевое | |
| 1 | [Шайба 16.01.019 ГОСТ9649-78] | Шайба 16.01.019 ГОСТ9649-78 | |
| 2 | [Ось 6-16В12х60.20.Ц9хр ГОСТ9650-80] | Ось 6-16В12х60.20.Ц9хр ГОСТ9650-80 | |
| 3 | 205.00.04.004 | Втулка | |
| 4 | [Болт М8-6gх45.58.019 ГОСТ7798-70] | Болт М8-6gх45.58.019 ГОСТ7798-70 | |
| 5 | 205.00.04.003 | Хомут | |
| 6 | 205.00.04.008 | Труба | |
| 7 | 205.00.04.002 | Прокладка | |
| 8 | 8ХЮ.322.043 | Заглушка | |
| 9 | [Подшипник 80104 ГОСТ7242-81] | Подшипник 80104 ГОСТ7242-81 | |
| 10 | [Гайка М16х1,5-6Н.04.019 ГОСТ5916-70] | Гайка М16х1,5-6Н.04.019 ГОСТ5916-70 | |
| 11 | 205.00.04.010 | Вал | |
| 12 | 205.00.04.006 | Хомут | |
| 13 | [Шайба 8.65Г.019 ГОСТ6402-70] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 14 | [Винт В.М8-6gх25.58.019 ГОСТ17473-80] | Винт В.М8-6gх25.58.019 ГОСТ17473-80 | |
| 15 | [Гайка М8-6Н.5.019 ГОСТ5915-70] | Гайка М8-6Н.5.019 ГОСТ5915-70 | |
| 16 | [Штифт 8h8х30 ГОСТ3128-70] | Штифт 8h8х30 ГОСТ3128-70 | |
| 17 | [Болт М10-6gх16.58.019 ГОСТ7798-70] | Болт М10-6gх16.58.019 ГОСТ7798-70 | |
| 18 | [Шайба 10.65Г.019 ГОСТ6402-70] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 19 | 205.00.04.005 | Опора | |
| 20 | ХУ-85-011 | Рулевой агрегат | |
| 21 | [Шплинт 3,2x25.019 ГОСТ397-79] | Шплинт 3,2x25.019 ГОСТ397-79 | |
| 22 | 66-3402015-А | Колесо рулевое | |
| 23 | 103К.00.02.007 | Палец | |
| 24 | 103К.00.02.003 | Рукоятка | |
| 25 | 205.00.04.009 | Кронштейн | |
| 26 | 103К.00.02.004 | Хомут | |
| 27 | [Шайба 6.65Г.019 ГОСТ6402-70] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 28 | [Винт ВМ6-6gх14.58.019 ГОСТ17473-80] | Винт ВМ6-6gх14.58.019 ГОСТ17473-80 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
