Каталог запасных частей к технике: Канаш-электрокар ЭП-2014. Соединитель электрический РШ15-35-23УХЛ1
ИГРФ.434416.003
1
1
1
1
1
2
2
2
2
2
3
3
3
3
3
4
4
5
5
5
5
6
6
7
7
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
19
20
21
21
21
22

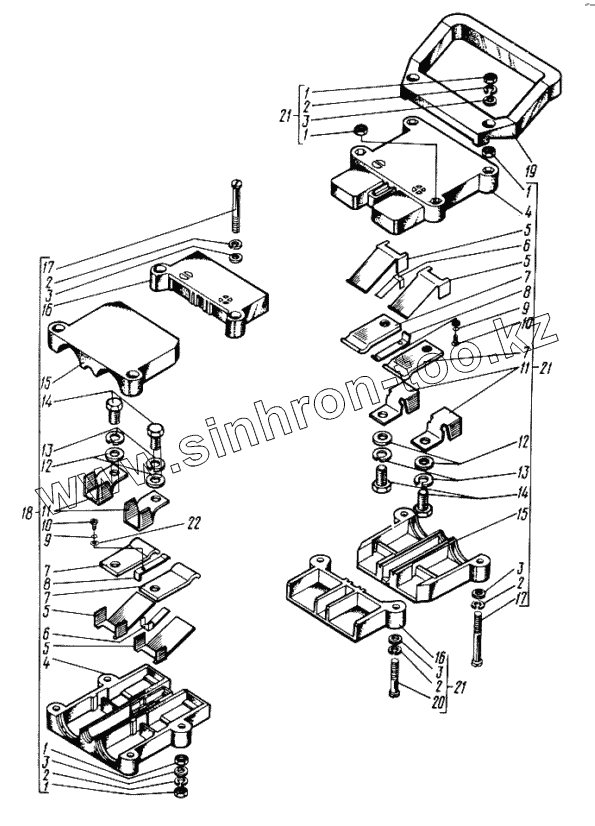

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ИГРФ.434416.003 | ИГРФ.434416.003 | Соединитель электрический | |
| 1 | [Гайка М5-6Н.5.016 ГОСТ5927-70] | Гайка М5-6Н.5.016 ГОСТ5927-70 | |
| 2 | [Шайба 5.65Г.016 ГОСТ6402-70] | Шайба 5.65Г.016 ГОСТ6402-70 | |
| 3 | [Шайба 5.01.016 ГОСТ11371-73] | Шайба 5.01.016 ГОСТ11371-73 | |
| 4 | ГЛИЦ.732185.006 | Корпус | |
| 5 | ГЛИЦ.753641.006 | Пружина | |
| 6 | ГЛИЦ.753641.008 | Пружина | |
| 7 | ГЛИЦ.757483.041 | Контакт | |
| 8 | ГЛИЦ.757483.043 | Контакт | |
| 9 | [Шайба 3.65Г.016 ГОСТ6402-70] | Шайба 3.65Г.016 ГОСТ6402-70 | |
| 10 | [Винт В.М3-6gх6.48.016 ГОСТ1491-80] | Винт В.М3-6gх6.48.016 ГОСТ1491-80 | |
| 11 | ГЛИЦ.757462.010 | Наконечник | |
| 12 | [Шайба 8.01.016 ГОСТ11371-78] | Шайба 8.01.016 ГОСТ11371-78 | |
| 13 | [Шайба 8.65Г.016 ГОСТ6402-70] | Шайба 8.65Г.016 ГОСТ6402-70 | |
| 14 | [Болт М8-6gх10.58.016 ГОСТ7738-70] | Болт М8-6gх10.58.016 ГОСТ7738-70 | |
| 15 | ГЛИЦ.735131.006 | Крышка | |
| 16 | ГЛИЦ.732185.007 | Корпус | |
| 17 | [Винт В.М5-6gх45.48.016 ГОСТ17473-80] | Винт В.М5-6gх45.48.016 ГОСТ17473-80 | |
| 18 | ГЛИЦ.434438.007 | Розетка соединителя | |
| 19 | ГЛИЦ.753729.003 | Ручка | |
| 20 | [Винт В.М5-6gх30.48.016 ГОСТ17473-80] | Винт В.М5-6gх30.48.016 ГОСТ17473-80 | |
| 21 | ГЛИЦ.434428.001 | Вилка соединителя | |
| 22 | [Шайба 3.01.016 ГОСТ11371-78] | Шайба 3.01.016 ГОСТ11371-78 |
