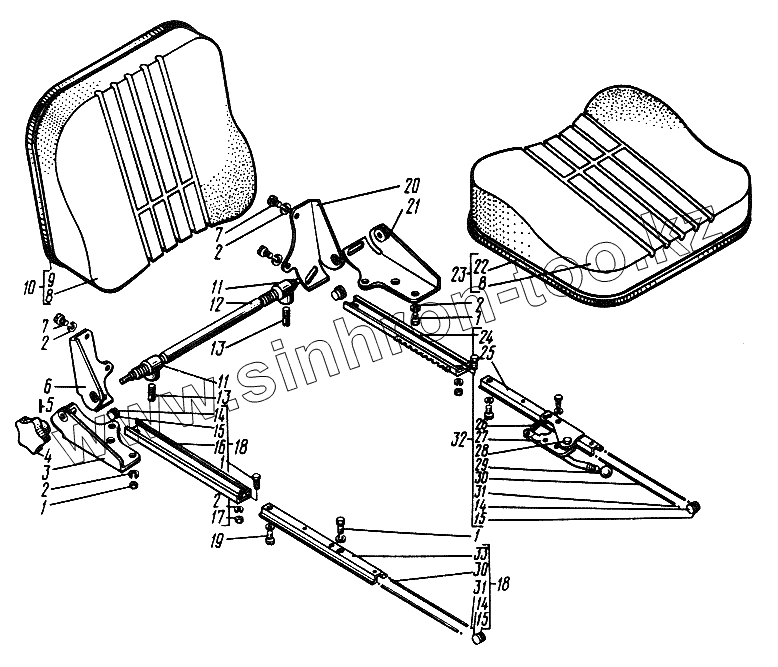

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014. Сиденье ДИЖК.456891.002

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
ДИЖК.456891.002
1
1
1
2
2
2
2
2
3
4
5
6
7
7
8
8
9
10
11
11
12
13
13
14
14
14
15
15
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
[Шайба 8.01.019 ГОСТ11371-78] [Шайба 8.01.019 ГОСТ11371-78] Шайба 8.01.019 ГОСТ11371-78
ДИЖК.456891.002 ДИЖК.456891.002 Сиденье
1 [Болт М8-6gх16.58.019 ГОСТ7796-70] Болт М8-6gх16.58.019 ГОСТ7796-70
2 [Шайба 8.65Г.019 ГОСТ6402-70] Шайба 8.65Г.019 ГОСТ6402-70
3 ДИЖК.301565.028 Кронштейн
4 ДИКК.303658.017 Ручка
5 [Штифт 3h11х30 ГОСТ3128-70] Штифт 3h11х30 ГОСТ3128-70
6 ДИЖК.301565.029-02 Кронштейн
7 [Винт В.М8-6gх12.58.019 ГОСТ17473-80] Винт В.М8-6gх12.58.019 ГОСТ17473-80
8 [Подушка ТУ6-05-1995-85] Подушка ТУ6-05-1995-85
9 ДИЖК.456897.001 Основание
10 ДИЖК.456893.002 Подушка
11 ДИЖК.758457.002 Гайка
12 ДИЖК.715511.045 Вал
13 ДИЖК.715213.006 Фиксатор
14 ДИЖК.713611.007 Ролик
15 [Кольцо 010-015-30-2-3 ГОСТ18829-73] Кольцо 010-015-30-2-3 ГОСТ18829-73
16 ДИЖК.745418.002-01 Направляющая
17 [Гайка М8-6Н.5.019 ГОСТ15521-70] Гайка М8-6Н.5.019 ГОСТ15521-70
18 ДИЖК.456894.001 Направляющая
19 [Винт В.М8-6gх25.58.019 ГОСТ17473-80] Винт В.М8-6gх25.58.019 ГОСТ17473-80
20 ДИЖК.301565.029 Кронштейн
21 ДИЖК.301565.028-02 Кронштейн
22 ДИЖК.456897.002 Основание
23 ДИЖК.456893.004 Подушка
24 ДИЖК.301319.004 Направляющая
25 ДИЖК.456894.002 Рейка
26 ДИЖК.753551.002 Пружина
27 ДИЖК.304273.001 Стопор
28 ДИЖК.753125.014 Ось
29 ДИЖК.753712.004 Ручка
30 ДИЖК.715111.044 Толкатель
31 [Шарик 45-60 ГОСТ3722-81] Шарик 45-60 ГОСТ3722-81
32 ДИЖК.456899.001 Направляющая
33 ДИЖК.301319.003 Направляющая
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
