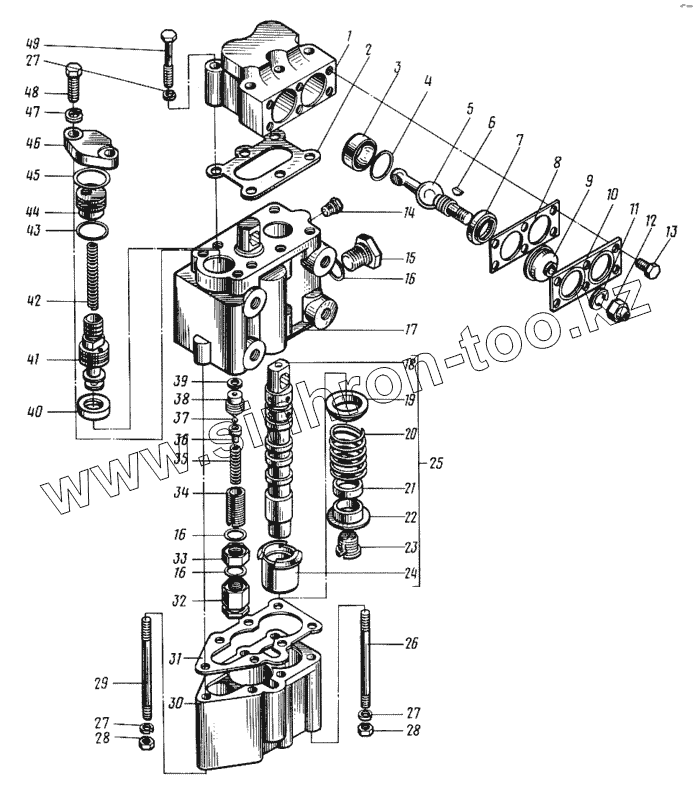

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014. Распределитель Р80-2/2-44
Р80-2/2-44 ОСТ23.1.96-87
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Р80-2/2-44 ОСТ23.1.96-87 | Р80-2/2-44 ОСТ23.1.96-87 | Распределитель | |
| 1 | Р75-2-022Б | Крышка верхняя | |
| 2 | Р80-2-038 | Прокладка верхняя | |
| 3 | Р75-064А | Кольцо нижнее | |
| 4 | [Кольцо 028-033-30-23 ГОСТ18829-73] | Кольцо 028-033-30-23 ГОСТ18829-73 | |
| 5 | Р75-054А | Рычаг | |
| 6 | [Шпонка 3x6,5 ГОСТ24071-80] | Шпонка 3x6,5 ГОСТ24071-80 | |
| 7 | Р75-065А | Кольцо верхнее | |
| 8 | Р75-2-057 | Пластина колец | |
| 9 | Р75-056М | Пыльник | |
| 10 | Р75-2-055Б | Пластина пыльника | |
| 11 | [Шайба 12.65Г.05 ГОСТ6402-70] | Шайба 12.65Г.05 ГОСТ6402-70 | |
| 12 | [Гайка М12х1,25-6Н.8.019 ГОСТ11860-73] | Гайка М12х1,25-6Н.8.019 ГОСТ11860-73 | |
| 13 | [Болт М8-6gх16.88.35.019 ГОСТ7796-70] | Болт М8-6gх16.88.35.019 ГОСТ7796-70 | |
| 14 | [Пробка КГ1/4".10кп.019 ОСТ23.1.117-83] | Пробка КГ1/4".10кп.019 ОСТ23.1.117-83 | |
| 15 | Р75-066 | Заглушка | |
| 16 | [Кольцо 018-022-25-2-2 ГОСТ18829-73] | Кольцо 018-022-25-2-2 ГОСТ18829-73 | |
| 17 | Р80-2-004 | Корпус | |
| 18 | Р80-4-024 | Золотник | |
| 19 | Р75-034 | Стакан верхний | |
| 20 | Р75-В-035 | Пружина золотника | |
| 21 | Р75-ПГ-046 | Втулка ограничительная | |
| 22 | Р75-033 | Стакан нижний | |
| 23 | Р75-037 | Пробка | |
| 24 | Р75-ПГ-031 | Стакан упорный | |
| 25 | Р80-4-003 | Золотник в сборе | |
| 26 | ШМ8х114 | Шпилька | |
| 27 | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 | |
| 28 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 29 | ШМ8х120 | Шпилька | |
| 30 | Р75-2-023 | Крышка нижняя | |
| 31 | Р80-2-039 | Прокладка нижняя | |
| 32 | Р75-051Б | Колпачок | |
| 33 | Р75-058Б | Гайка | |
| 34 | Р40/75-0808049А | Винт регулировочный | |
| 35 | Р40/75-0808049Б | Пружина предохранительного клапана | |
| 36 | Р40/75-0808059А | Направляющая предохранительного клапана | |
| 37 | [Шарик 5,556-100 ГОСТ3722-81] | Шарик 5,556-100 ГОСТ3722-81 | |
| 38 | Р40/75-0808063А | Гнездо предохранительного клапана | |
| 39 | Р75-В-028 | Прокладка | |
| 40 | Р40/75-0808040А | Гнездо клапана | |
| 41 | Р80-3-041 | Клапан перепускной | |
| 42 | Р75-072 | Пружина перепускного клапана | |
| 43 | [Кольцо 025-030-30-2-3 ГОСТ18829-73] | Кольцо 025-030-30-2-3 ГОСТ18829-73 | |
| 44 | Р75-073А | Направляющая перепускного клапана | |
| 45 | [Кольцо 030-035-30-3-3 ГОСТ18829-73] | Кольцо 030-035-30-3-3 ГОСТ18829-73 | |
| 46 | Р75-071Г | Упор | |
| 47 | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 | |
| 48 | [Болт М10-6gх30.88.35.019 ГОСТ7796-70] | Болт М10-6gх30.88.35.019 ГОСТ7796-70 | |
| 49 | [Болт М8-6gх55.88.35.019 ГОСТ7796-70] | Болт М8-6gх55.88.35.019 ГОСТ7796-70 |
