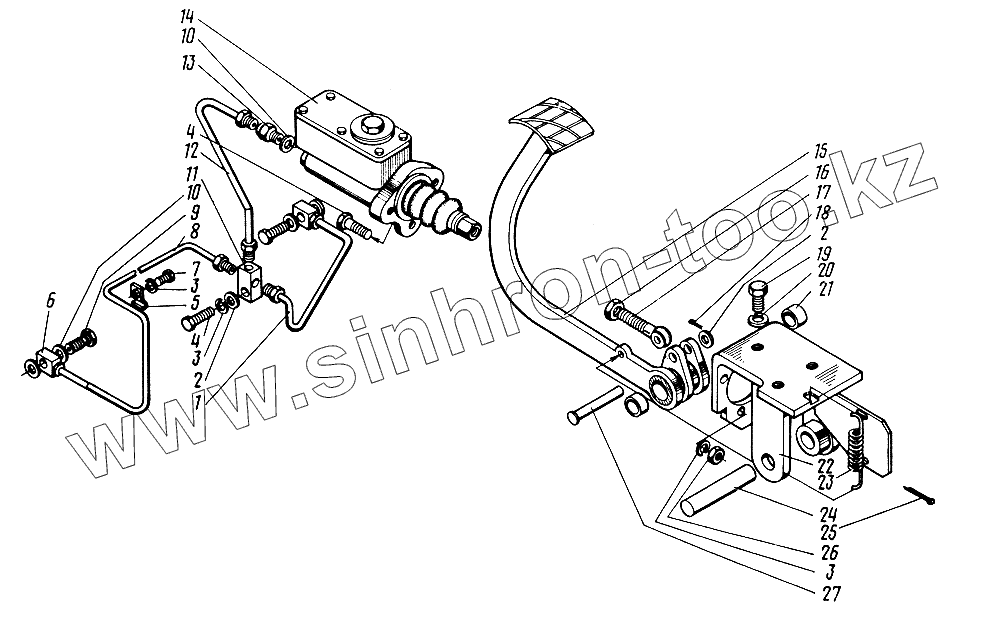

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014. Привод гидравлический тормоза
1
2
2
3
3
3
4
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 203.00.16.070 | Трубка | |
| 2 | [Шайба 10.01.019 ГОСТ11371-78] | Шайба 10.01.019 ГОСТ11371-78 | |
| 3 | [Шайба 10.65Г.019 ГОСТ6402-70] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 4 | [Болт М10-6gх35.58.019 ГОСТ7798-70] | Болт М10-6gх35.58.019 ГОСТ7798-70 | |
| 5 | 201.00.06.001 | Скоба | |
| 6 | 51-3506045-А | Муфта | |
| 7 | [Болт М10-6gх16.58.019 ГОСТ7798-70] | Болт М10-6gх16.58.019 ГОСТ7798-70 | |
| 8 | 203.00.16.060 | Трубка | |
| 9 | 51-3506012 | Болт | |
| 10 | 201.00.05.011 | Шайба | |
| 11 | 51-3506033 | Тройник | |
| 12 | 203.00.16.050 | Трубка | |
| 13 | 201.00.05.016 | Переходник | |
| 14 | 51-3505010-2 | Главный цилиндр тормоза | |
| 15 | 201.00.05.070 | Педаль тормоза | |
| 16 | [Гайка М12х1,25-6Н.04.019 ГОСТ5916-70] | Гайка М12х1,25-6Н.04.019 ГОСТ5916-70 | |
| 17 | 201.00.06.013 | Болт | |
| 18 | [Шплинт 2,5x20.019 ГОСТ397-79] | Шплинт 2,5x20.019 ГОСТ397-79 | |
| 19 | [Болт М12-6gх35.58.019 ГОСТ7798-70] | Болт М12-6gх35.58.019 ГОСТ7798-70 | |
| 20 | [Шайба 12.65Г.019 ГОСТ6402-70] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 21 | 201.00.05.032 | Втулка | |
| 22 | 201.00.05.080 | Кронштейн | |
| 23 | 201.00.05.047 | Пружина | |
| 24 | 201.00.05.015 | Ось | |
| 25 | [Шплинт 4x45.019 ГОСТ397-79] | Шплинт 4x45.019 ГОСТ397-79 | |
| 26 | [Гайка М10-6Н.5.019 ГОСТ5915-70] | Гайка М10-6Н.5.019 ГОСТ5915-70 | |
| 27 | [Ось 6-1СМ1х45.20.Ц9хр ГОСТ9650-80] | Ось 6-1СМ1х45.20.Ц9хр ГОСТ9650-80 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
