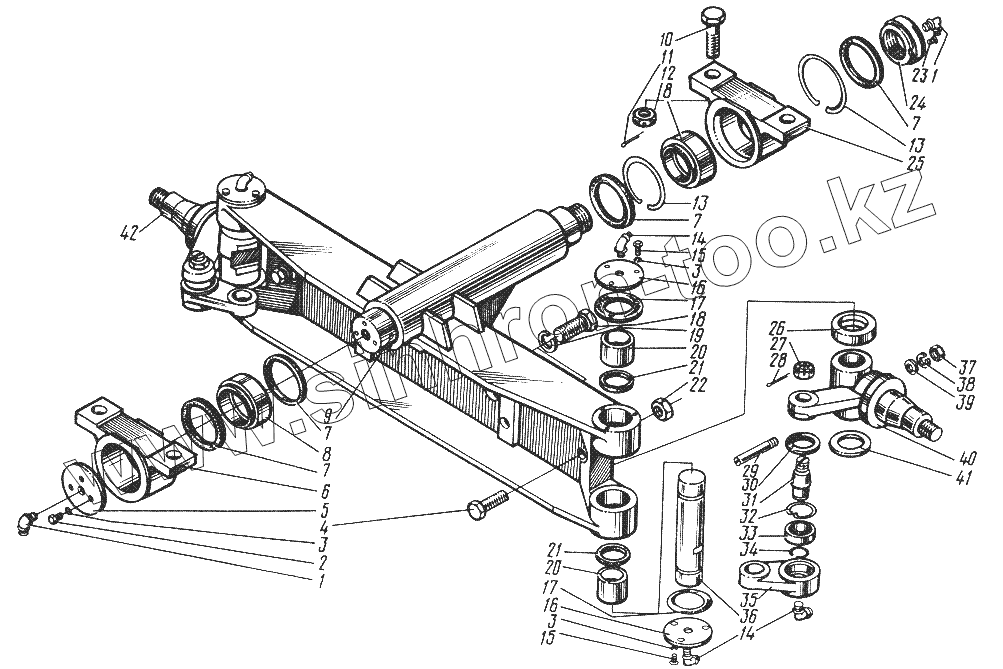

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014. Мост управляемый ДИБМ.452541.001-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
ДИБМ.452541.001-01
1
1
2
3
3
3
4
5
6
7
7
7
7
8
8
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
Позиция на иллюстрации Заводской номер детали Название детали
ДИБМ.452541.001-01 ДИБМ.452541.001-01 Мост управляемый
1 [Масленка] Масленка
2 [Болт М6-6gх16.58.019 ГОСТ7798-70] Болт М6-6gх16.58.019 ГОСТ7798-70
3 [Шайба 6.65Г.019 ГОСТ6402-70] Шайба 6.65Г.019 ГОСТ6402-70
4 201.00.02.046 Болт
5 ДИЖК.711142.117 Крышка
6 ДИЖК.753312.016 Корпус подшипника
7 ДИЖК.711141.193 Прокладка
8 [Подшипник ШС50 ГОСТ3635-78] Подшипник ШС50 ГОСТ3635-78
9 ДИЖК.301328.006 Балка
10 [Болт 2М16-6gх50.53.019 ГОСТ7798-70] Болт 2М16-6gх50.53.019 ГОСТ7798-70
11 [Шплинт 4x25.019 ГОСТ397-79] Шплинт 4x25.019 ГОСТ397-79
12 [Гайка М16-6Н.5.019 ГОСТ5919-73] Гайка М16-6Н.5.019 ГОСТ5919-73
13 [Кольцо В75 ГОСТ13943-86] Кольцо В75 ГОСТ13943-86
14 [Масленка 2.3.45.01 ГОСТ19853-74] Масленка 2.3.45.01 ГОСТ19853-74
15 [Болт М6-6gх12.58.019 ГОСТ7790-70] Болт М6-6gх12.58.019 ГОСТ7790-70
16 ДИЖК.711162.004 Крышка
17 ДИЖК.711141.207 Прокладка
18 [Болт М16-6gх40.58.019 ГОСТ7798-70] Болт М16-6gх40.58.019 ГОСТ7798-70
19 [Шайба 16.65Г.019 ГОСТ6402-70] Шайба 16.65Г.019 ГОСТ6402-70
20 [Подшипник 943/30 ГОСТ4060-78] Подшипник 943/30 ГОСТ4060-78
21 [Кольцо СП-38-30-6 ГОСТ6308-71] Кольцо СП-38-30-6 ГОСТ6308-71
22 [Гайка М12-6Н.5.019 ГОСТ5915-70] Гайка М12-6Н.5.019 ГОСТ5915-70
23 [Винт М6-6gх10.58.019 ГОСТ17473-80] Винт М6-6gх10.58.019 ГОСТ17473-80
24 ДИЖК.758449.011 Гайка
25 ДИЖК.753312.016-02 Корпус подшипника
26 98206 Подшипник упорный
27 [Гайка М18х1,5-6Н.5.019 ГОСТ5919-73] Гайка М18х1,5-6Н.5.019 ГОСТ5919-73
28 [Шплинт 4x40.01.15 ГОСТ397-79] Шплинт 4x40.01.15 ГОСТ397-79
29 ДИЖК.758353.002 Штифт
30 ДИЖК.758494.011 Шайба
31 ДИЖК.716524.001 Палец
32 [Кольцо В35 ГОСТ13943-86] Кольцо В35 ГОСТ13943-86
33 [Подшипник ШС20 ГОСТ3635-78] Подшипник ШС20 ГОСТ3635-78
34 [Кольцо В20 ГОСТ13942-86] Кольцо В20 ГОСТ13942-86
35 ПДЖ.743221.005 Рычаг
36 ДИЖК.715124.003 Шкворень
37 [Гайка М10-6Н.5.019 ГОСТ5915-70] Гайка М10-6Н.5.019 ГОСТ5915-70
38 [Шайба 10.65Г.019 ГОСТ6402-70] Шайба 10.65Г.019 ГОСТ6402-70
39 [Шайба 10.04.01.15 ГОСТ11371-78] Шайба 10.04.01.15 ГОСТ11371-78
40 ДИЖК.751775.002-02 Кулак
41 201.00.12.001 Прокладка
42 ДИЖК.751775.002 Кулак
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
