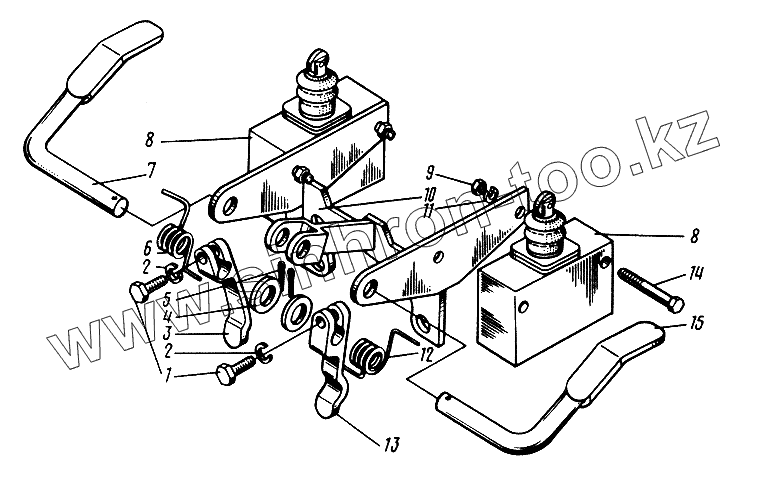

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014. Механизм включения 205.11.00.100-01
205.11.00.100-04
205.11.00.100-01
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 205.11.00.100-04 | 205.11.00.100-04 | Механизм включения | |
| 205.11.00.100-01 | 205.11.00.100-01 | Механизм включения | |
| 1 | [Болт М6-6gх16.58.019 ГОСТ7798-70] | Болт М6-6gх16.58.019 ГОСТ7798-70 | |
| 2 | [Шайба 6.65Г.019 ГОСТ6402-70] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 3 | 205.11.00.102 | Рычаг | |
| 4 | [Шайба 10.01.019 ГОСТ11371-78] | Шайба 10.01.019 ГОСТ11371-78 | |
| 5 | [Шплинт 2,5x16.019 ГОСТ397-79] | Шплинт 2,5x16.019 ГОСТ397-79 | |
| 6 | 205.11.00.014 | Пружина | |
| 7 | 205.11.00.101-02 | Ось | |
| 8 | МП1313 ЛУ2 11А | Микровыключатель | |
| 9 | [Гайка М5-6Н.5.019 ГОСТ5927-70] | Гайка М5-6Н.5.019 ГОСТ5927-70 | |
| 10 | 205.11.00.110 | Кронштейн | |
| 11 | [Шайба 5.65Г.019 ГОСТ6402-70] | Шайба 5.65Г.019 ГОСТ6402-70 | |
| 12 | 205.11.00.103 | Пружина | |
| 13 | 203.01.00.101 | Рычаг | |
| 14 | [Болт М5-6gх40.58.019 ГОСТ7805-70] | Болт М5-6gх40.58.019 ГОСТ7805-70 | |
| 15 | 205.11.00.101 | Ось |
