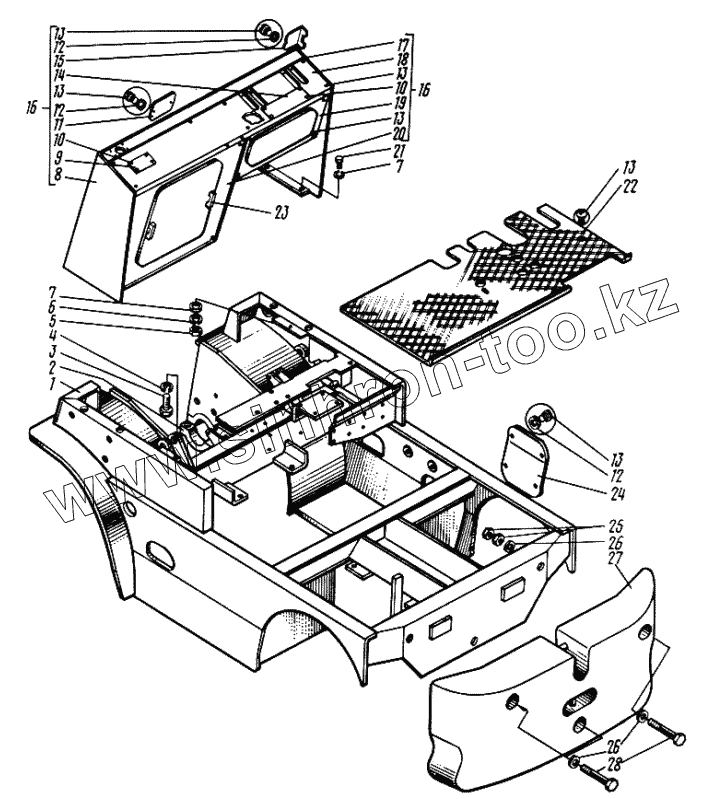

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014. Корпус ДИБМ.301142.001-01
ДИБМ.301142.001-04
ДИБМ.301142.001-01
1
1
2
3
4
5
6
7
7
8
9
10
10
11
12
12
12
13
13
13
13
13
13
14
15
16
16
17
18
19
20
21
22
22
23
24
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| [Шайба 6.02.Ст3.019 ГОСТ11371-78] | [Шайба 6.02.Ст3.019 ГОСТ11371-78] | Шайба 6.02.Ст3.019 ГОСТ11371-78 | |
| ДИБМ.301142.001-04 | ДИБМ.301142.001-04 | Корпус | |
| ДИБМ.301142.001-01 | ДИБМ.301142.001-01 | Корпус | |
| 1 | ДИБМ.301228.001-04 | Рама | |
| 1 | ДИБМ.301228.001-01 | Рама | |
| 2 | 201.00.01.001-01 | Скоба | |
| 3 | [Болт М20-6gх60.58.019 ГОСТ7796-70] | Болт М20-6gх60.58.019 ГОСТ7796-70 | |
| 4 | [Шайба 20.65Г.019 ГОСТ6402-70] | Шайба 20.65Г.019 ГОСТ6402-70 | |
| 5 | [Гайка М12-6Н.5.019 ГОСТ5915-70] | Гайка М12-6Н.5.019 ГОСТ5915-70 | |
| 6 | [Шайба 12.65Г.019 ГОСТ6402-70] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 7 | [Шайба 12.02.Ст3.019 ГОСТ11371-78] | Шайба 12.02.Ст3.019 ГОСТ11371-78 | |
| 8 | ДИБМ.305142.004 | Капот | |
| 9 | ДИЖК.754312.005-01 | Табличка | |
| 10 | [Заклепка 3x6.37 ГОСТ10299-80] | Заклепка 3x6.37 ГОСТ10299-80 | |
| 11 | 205.06.02.001-01 | Крышка | |
| 12 | [Шайба 6.65Г.019 ГОСТ6402-70] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 13 | [Винт В.М5-6gх10 ГОСТ17473-80] | Винт В.М5-6gх10 ГОСТ17473-80 | |
| 14 | ДИЖК.754342.119 | Табличка | |
| 15 | 205.16.02.001-01 | Крышка | |
| 16 | ДИБМ.305142.003 | Капот | |
| 17 | [Винт В.М6-6gх20.58.019 ГОСТ17473-80] | Винт В.М6-6gх20.58.019 ГОСТ17473-80 | |
| 18 | ДИБМ.305544.001 | Крышка | |
| 19 | 205.16.02.026-01 | Крышка | |
| 20 | 205.16.02.030-01 | Крышка | |
| 21 | [Болт М12-6gх35.58.019 ГОСТ7796-70] | Болт М12-6gх35.58.019 ГОСТ7796-70 | |
| 22 | ДИБМ.301251.001 | Полик | |
| 22 | ДИБМ.746556.001 | Полик | |
| 23 | 205.16.02.003 | Ручка | |
| 24 | 203.00.01.001 | Крышка | |
| 25 | [Гайка М20-6Н.5.019 ГОСТ5915-70] | Гайка М20-6Н.5.019 ГОСТ5915-70 | |
| 26 | [Шайба 20.02.Ст3.019 ГОСТ11371-78] | Шайба 20.02.Ст3.019 ГОСТ11371-78 | |
| 27 | 205.06.00.010-01 | Противовес | |
| 28 | [Болт М20-6gх140.58.019 ГОСТ7796-70] | Болт М20-6gх140.58.019 ГОСТ7796-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
