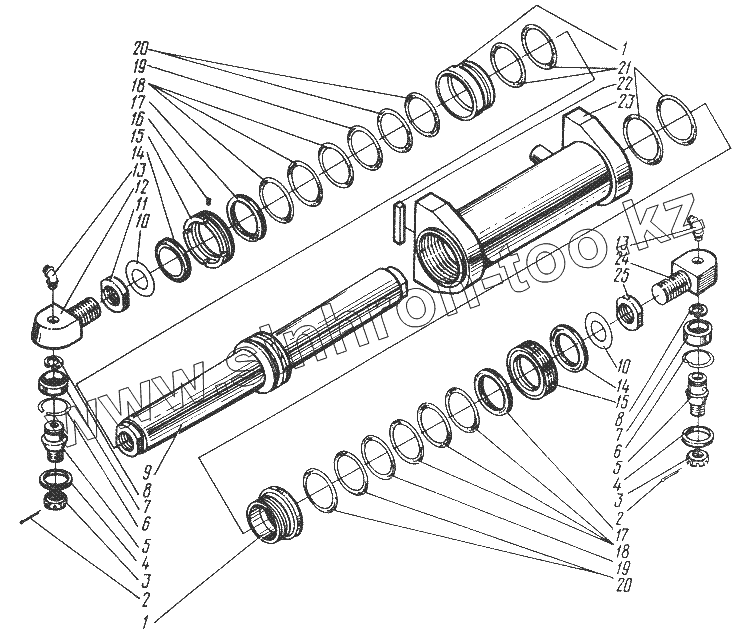

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014. Гидроцилиндр ДИЖК.306624.001
ДИЖК.306624.001
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
10
11
12
13
13
14
14
15
15
16
17
17
18
18
19
19
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ДИЖК.306624.001 | ДИЖК.306624.001 | Гидроцилиндр | |
| 1 | ДИЖК.713651.005 | Корпус | |
| 2 | [Шплинт 4x40.01.15 ГОСТ397-79] | Шплинт 4x40.01.15 ГОСТ397-79 | |
| 3 | [Гайка М18х1,5-6Н. 5.019 ГОСТ5919-73] | Гайка М18х1,5-6Н. 5.019 ГОСТ5919-73 | |
| 4 | ДИЖК.75М94.0П | Шайба | |
| 5 | ДИЖК.716524.001 | Палец | |
| 6 | [Кольцо В35.Ц15.хр ГОСТ13943-86] | Кольцо В35.Ц15.хр ГОСТ13943-86 | |
| 7 | [Подшипник 1-ЕШС20 ГОСТ3635-78] | Подшипник 1-ЕШС20 ГОСТ3635-78 | |
| 8 | [Кольцо В20.Ц15.хр ГОСТ13942-86] | Кольцо В20.Ц15.хр ГОСТ13942-86 | |
| 9 | ДИЖК.306743.014 | Шток | |
| 10 | ДИЖК.758481.003 | Шайба | |
| 11 | ДИЖК.758441.006 | Гайка | |
| 12 | ДИЖК.752286.009 | Головка | |
| 13 | [Масленка 2.3.45.01 ГОСТ19853-74] | Масленка 2.3.45.01 ГОСТ19853-74 | |
| 14 | 8ХЮ.322.004-14 | Грязесъемник | |
| 15 | ДИБМ.758446.008 | Гайка | |
| 16 | ДИЖК.713111.007 | Фиксатор | |
| 17 | ДИЖК.711145.002-18 | Кольцо | |
| 18 | 8ХЮ.373.027-18 | Уплотнитель | |
| 19 | ДИЖК.712377.001-18 | Кольцо | |
| 20 | ДИЖК.711141.150-18 | Прокладка | |
| 21 | [Кольцо 064-70-36-2-2 ГОСТ18329-73] | Кольцо 064-70-36-2-2 ГОСТ18329-73 | |
| 22 | ДИЖК.741131.627 | Фиксатор | |
| 23 | ДИЖК.304131.037 | Цилиндр | |
| 24 | ДИЖК.752286.009-02 | Головка | |
| 25 | ДИЖК.758441.006-02 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
