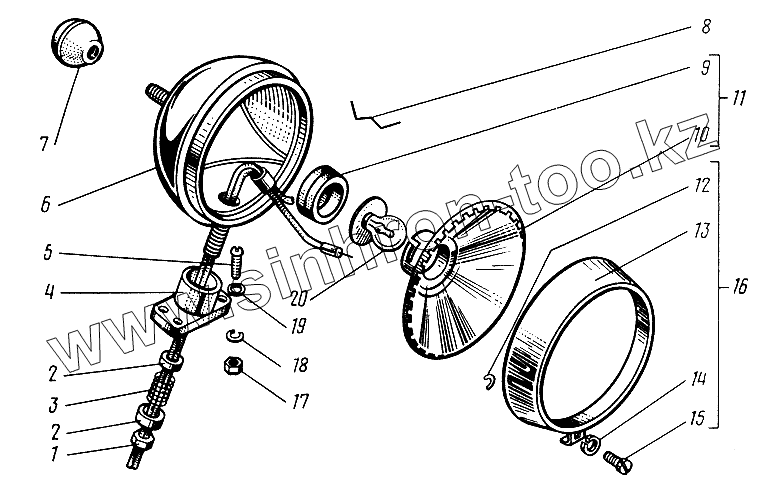

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014. Фара поворотная ФГ16-3711000
ФГ16-3711000 ТУ37.003.517-81
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ФГ16-3711000 ТУ37.003.517-81 | ФГ16-3711000 ТУ37.003.517-81 | Фара поворотная | |
| 1 | [Гайка М12х1,25-6Н.5.019 ГОСТ5915-70] | Гайка М12х1,25-6Н.5.019 ГОСТ5915-70 | |
| 2 | 201.01.00.004 | Шайба | |
| 3 | 201.01.00.005 | Пружина | |
| 4 | 205.01.00.003 | Втулка | |
| 5 | [Винт В1.М4-6gх16.58.019 ГОСТ17473-80] | Винт В1.М4-6gх16.58.019 ГОСТ17473-80 | |
| 6 | ФГ16-3711100-И | Корпус в сборе | |
| 7 | 201.01.00.020 | Рукоятка | |
| 8 | ФГ7-3711258 | Держатель оптики | |
| 9 | ФГ16-3711230-Б | Кожух в сборе | |
| 10 | ФГ16-3711220 | Рефлектор в сборе | |
| 11 | ФГ16-3711200 | Оптический элемент | |
| 12 | ФГ7-3711326 | Шайба | |
| 13 | ФГ7-3711320 | Оправа | |
| 14 | Н-15-7-П2 | Шайба | |
| 15 | Н-11-66-П29 | Винт | |
| 16 | ФГ7-3711300-Г | Оправа в сборе | |
| 17 | [Гайка М4-:н.5.019 ГОСТ5927-70] | Гайка М4-:н.5.019 ГОСТ5927-70 | |
| 18 | [Шайба 4.65Г.019 ГОСТ6402-70] | Шайба 4.65Г.019 ГОСТ6402-70 | |
| 19 | [Шайба 4.01.019 ГОСТ11371-78] | Шайба 4.01.019 ГОСТ11371-78 | |
| 20 | А12-50+21 | Лампа фары |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
