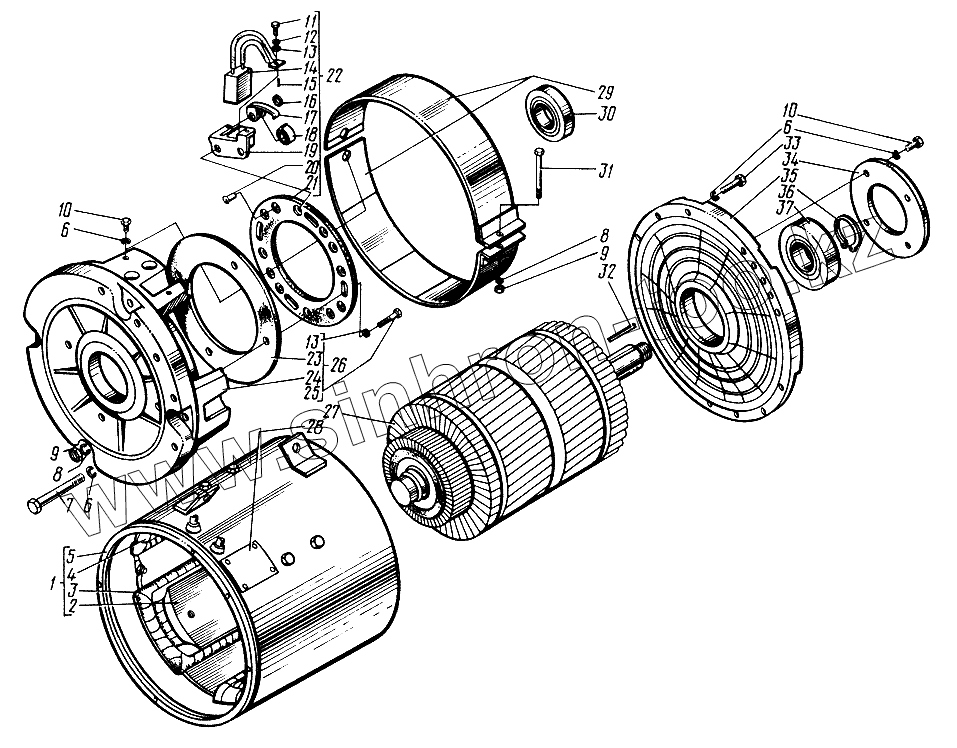

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014. Электродвигатель РТ-2.7Э
ДИБШ.527424.001-12
1
2
3
4
5
6
6
6
7
8
8
9
9
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ДИБШ.527424.001-12 | ДИБШ.527424.001-12 | Электродвигатель РТ-2.7Э | |
| [Заклепка 3x6.01.019 ГОСТ10299-80] | [Заклепка 3x6.01.019 ГОСТ10299-80] | Заклепка 3x6.01.019 ГОСТ10299-80 | |
| 1 | ДИБШ.684413.020-04 | Индуктор | |
| 2 | ДИБШ.684331.002-28 | Полюс главный | |
| 3 | ДИБШ.685421.008 | Катушка полюсная | |
| 4 | ДИБШ.685421.008-02 | Катушка полюсная | |
| 5 | ДИБШ.301311.030-01 | Станина | |
| 6 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 7 | [Болт М8-6gх90.48.019 ГОСТ7796-70] | Болт М8-6gх90.48.019 ГОСТ7796-70 | |
| 8 | [Шайба 6Т.65Г.019 ГОСТ6402-70] | Шайба 6Т.65Г.019 ГОСТ6402-70 | |
| 9 | [Гайка М6-6Н.5.019 ГОСТ5927-70] | Гайка М6-6Н.5.019 ГОСТ5927-70 | |
| 10 | [Болт М8-6gх16.48.019 ГОСТ7796-70] | Болт М8-6gх16.48.019 ГОСТ7796-70 | |
| 11 | [Болт М6-6gх16.58.019 ГОСТ7805-70] | Болт М6-6gх16.58.019 ГОСТ7805-70 | |
| 12 | [Шайба 6.65Г.016 ГОСТ6402-70] | Шайба 6.65Г.016 ГОСТ6402-70 | |
| 13 | [Шайба 6.01.016 ГОСТ11371-78] | Шайба 6.01.016 ГОСТ11371-78 | |
| 14 | ФП3.594.370 | Щетка для электромашины тип К1-3 | |
| 15 | [Шплинт 1,6x10.00.019 ГОСТ397-79] | Шплинт 1,6x10.00.019 ГОСТ397-79 | |
| 16 | [Шайба 8.01.016 ГОСТ11371-78] | Шайба 8.01.016 ГОСТ11371-78 | |
| 17 | ДИБШ.745477.001 | Рычаг | |
| 18 | ДИБШ.753633.001 | Пружина | |
| 19 | ДИБШ.731373.004-02 | Корпус щеткодержателя | |
| 20 | ДИБШ.758338.001-03 | Заклепка | |
| 21 | ДИБШ.734112.007-02 | Траверса | |
| 22 | ДИБШ.685122.005-14 | Траверса | |
| 23 | ДИБШ.754152.001-02 | Прокладка | |
| 24 | ДИБШ.711148.038-01 | Щит подшипниковый | |
| 25 | [Болт М6-6gх40.48.019 ГОСТ7805-70] | Болт М6-6gх40.48.019 ГОСТ7805-70 | |
| 26 | ДИБШ.301511.006-02 | Щит подшипниковый | |
| 27 | ДИБШ.684263.016-25 | Якорь | |
| 28 | ДИБШ.754342.011-04 | Табличка | |
| 29 | ДИБШ.741132.012-08 | Крышка | |
| 30 | [Подшипник 180207С17 ГОСТ8882-75] | Подшипник 180207С17 ГОСТ8882-75 | |
| 31 | [Болт М6-6gх70.48.019 ГОСТ7795-70] | Болт М6-6gх70.48.019 ГОСТ7795-70 | |
| 32 | ДИБШ.758551.005 | Шпонка | |
| 33 | [Болт М8-6gх30.48.019 ГОСТ7796-70] | Болт М8-6gх30.48.019 ГОСТ7796-70 | |
| 34 | ДИБШ.711142.002-04 | Крышка подшипника | |
| 35 | ДИБШ.711148.037-01 | Щит подшипниковый | |
| 36 | ДИБШ.753612.001-09 | Кольцо | |
| 37 | [Подшипник 180308У1С9 ТУ4538АВ] | Подшипник 180308У1С9 ТУ4538АВ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
