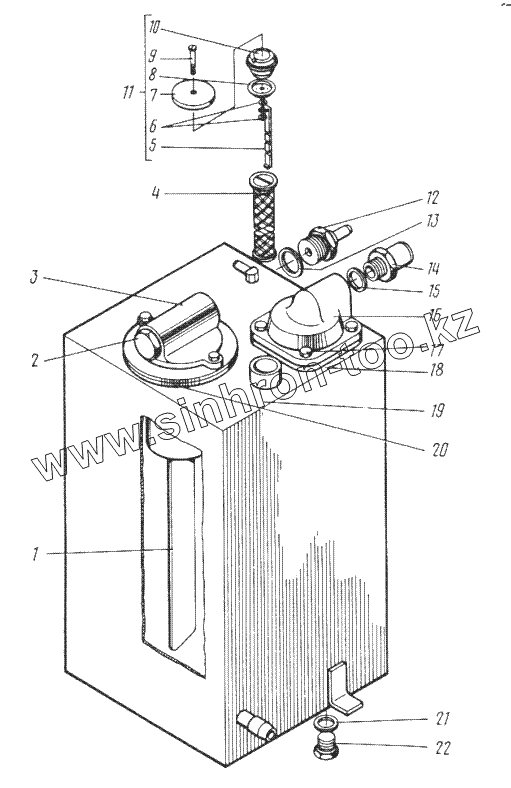

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014. Бак 205.14.01.000
205.14.01.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| [Шайба 8.65Г.019 ГОСТ6402-70] | [Шайба 8.65Г.019 ГОСТ6402-70] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| [Проволока 0,3-1 (m=0,04кг) ГОСТ3282-74] | [Проволока 0,3-1 (m=0,04кг) ГОСТ3282-74] | Проволока 0,3-1 (m=0,04кг) ГОСТ3282-74 | |
| 205.14.01.000 | 205.14.01.000 | Бак | |
| 1 | 205.14.01.020 | Штуцер | |
| 2 | 8ХЮ.320.220-08 | Пробка | |
| 3 | Ф1-20/25 | Фильтр | |
| 4 | 201.04.01.070 | Фильтр заливной горловины | |
| 5 | 8ХЮ.441.001 | Маслоуказатель | |
| 6 | [Гайка М4-6Н.5.019 ГОСТ5916-70] | Гайка М4-6Н.5.019 ГОСТ5916-70 | |
| 7 | 8ХЮ.314.002 | Крышка | |
| 8 | 8ХЮ.055.004 | Дно | |
| 9 | [Винт А1.М4-6gх40.58.019 ГОСТ17473-80] | Винт А1.М4-6gх40.58.019 ГОСТ17473-80 | |
| 10 | 8ХЮ.004.005 | Корпус | |
| 11 | 5ХЮ.469.001 | Сапун | |
| 12 | 8ХЮ.454.346 | Штуцер | |
| 13 | [Прокладка Ал.33 ГОСТ23358-87] | Прокладка Ал.33 ГОСТ23358-87 | |
| 14 | 205.14.01.004 | Штуцер | |
| 15 | [Прокладка Ал.24 ГОСТ23358-87] | Прокладка Ал.24 ГОСТ23358-87 | |
| 16 | 201.04.01.060 | Фильтр | |
| 17 | [Болт М8-6gх25.58.019 ГОСТ7798-70] | Болт М8-6gх25.58.019 ГОСТ7798-70 | |
| 18 | 201.04.01.022 | Прокладка | |
| 19 | 205.14.01.010 | Бак | |
| 20 | 8ХЮ.371.137 | Прокладка | |
| 21 | [Прокладка Ал.20 ГОСТ23358-87] | Прокладка Ал.20 ГОСТ23358-87 | |
| 22 | Р75-066 | Заглушка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
