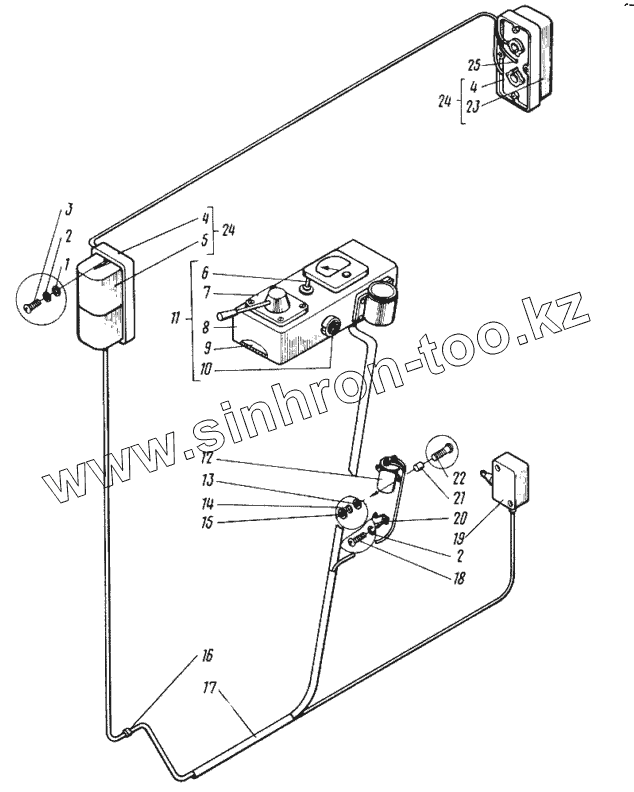

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014. Аппаратура светосигнальная ДИБМ.453759.001
1
2
2
3
4
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| [Шайба 4.65Г.019 ГОСТ17473-80] | [Шайба 4.65Г.019 ГОСТ17473-80] | Шайба 4.65Г.019 ГОСТ17473-80 | |
| [Переключатель ПКУЗ-64С 2001У2М ТУ16-642.046-86] | [Переключатель ПКУЗ-64С 2001У2М ТУ16-642.046-86] | Переключатель ПКУЗ-64С 2001У2М ТУ16-642.046-86 | |
| 1 | ДИБМ.453759.001 | Аппаратура светосигнальная | |
| 2 | [Шайба 4.02.Ст3.019 ГОСТ11371-78] | Шайба 4.02.Ст3.019 ГОСТ11371-78 | |
| 3 | [Винт ВМ4-6gх16.58.019 ГОСТ17473-80] | Винт ВМ4-6gх16.58.019 ГОСТ17473-80 | |
| 4 | 1636.01.03.010 | Корпус | |
| 5 | [Фонарь задний левый ФП209-Э ТУ37.003.230-76] | Фонарь задний левый ФП209-Э ТУ37.003.230-76 | |
| 6 | АГО-360.202ТУ | Тумблер ПТ2-10В | |
| 7 | [Переключатель ПКУЗ-64С 0102У2М ТУ16-642.046-86] | Переключатель ПКУЗ-64С 0102У2М ТУ16-642.046-86 | |
| 8 | ДИБМ.301112.004 | Корпус | |
| 9 | 205.11.03.040 | Дно | |
| 9 | 205.11.03.050 | Дно | |
| 10 | [Выключатель ПЕ171-УХЛЗ ТУ16-526.408-82] | Выключатель ПЕ171-УХЛЗ исп.1 "П" ТУ16-526.408-82 | |
| 11 | ДИБМ.454367.001-02 | Панель приборов | |
| 11 | ДИБМ.454367.001 | Панель приборов | |
| 12 | [Прерыватель указателя поворота РС427 ТУ37.453.010-78] | Прерыватель указателя поворота РС427 ТУ37.453.010-78 | |
| 13 | [Шайба 6.02.Ст2.019 ГОСТ11371-78] | Шайба 6.02.Ст2.019 ГОСТ11371-78 | |
| 14 | [Шайба 6.65Г.019 ГОСТ6402-70] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 15 | [Гайка М6-6Н.5.019 ГОСТ5927-70] | Гайка М6-6Н.5.019 ГОСТ5927-70 | |
| 16 | [Втулка 8-10 ГОСТ19421-74] | Втулка 8-10 ГОСТ19421-74 | |
| 17 | ДИБМ.453765.001 | Жгут | |
| 18 | [Винт ВМ4-6gх10.58.019 ГОСТ17473-80] | Винт ВМ4-6gх10.58.019 ГОСТ17473-80 | |
| 19 | [Микропереключатель МП1313 ЛУ2 исп.ПА ТУ16-526.329-78] | Микропереключатель МП1313 ЛУ2 исп.ПА ТУ16-526.329-78 | |
| 20 | 201Б.01.00.002 | Скоба | |
| 21 | [Труба (L=9мм) 10x1 ГОСТ8734-75, В20 ГОСТ8733-74] | Труба (L=9мм) 10x1 ГОСТ8734-75, В20 ГОСТ8733-74 | |
| 22 | [Винт ВМ6-6gх20.58.019 ГОСТ17473-80] | Винт ВМ6-6gх20.58.019 ГОСТ17473-80 | |
| 23 | [Фонарь задний правый ФП209Б-Э ТУ37.003.230-76] | Фонарь задний правый ФП209Б-Э ТУ37.003.230-76 | |
| 24 | 1636.01.03.000 | Фонарь | |
| 25 | [Винт В1.М3-6gх12.58.019 ГОСТ17473-80] | Винт В1.М3-6gх12.58.019 ГОСТ17473-80 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
