Каталог запасных частей к технике: John Deere JD-325SK. Узел муфты верхнего диапазона переднего хода

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
8
8
8
8
8
8
9
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
12
13
14
14
15
15
16
16
17
17
18
18
19
20

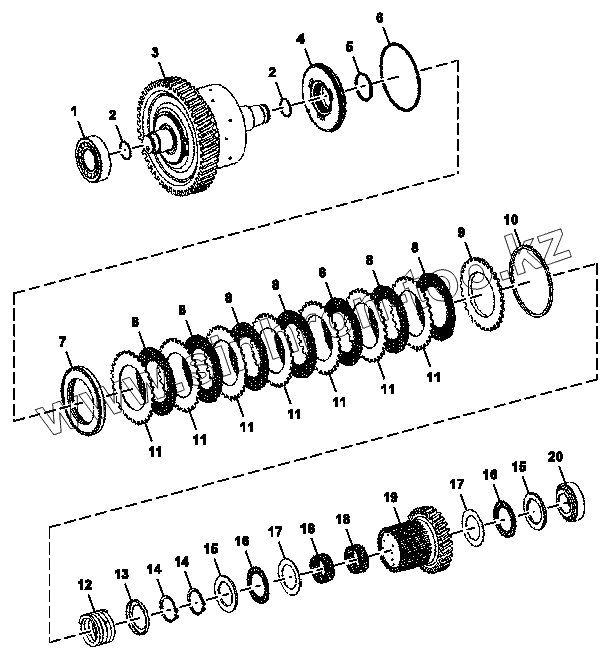

Позиция на иллюстрации Заводской номер детали Название детали
1 AT435600 Коничный роликовый подшипник
2 T158742 Кольцо
3 AT339908 Модульная муфта
4 T229403 Поршень
5 AT258980 Уплотнительное кольцо
6 T229398 Уплотнительное кольцо
7 AT364830 Круглый стопор
8 AT339922 Диск муфты
9 T229340 Диск со шлицом
10 T341158 Пружинное кольцо
10 T341161 Пружинное кольцо
10 T341160 Пружинное кольцо
10 T341159 Пружинное кольцо
10 T341157 Пружинное кольцо
10 T341156 Пружинное кольцо
10 T341155 Пружинное кольцо
10 T341154 Пружинное кольцо
10 T341153 Пружинное кольцо
11 T229406 Пластина
12 T229346 Пружина сжатия
13 T229468 Круглый стопор
14 40M7058 Пружинное кольцо
15 T229356 Упорная шайба
16 L77096 Игольчатый подшипник
17 T158749 Упорная шайба
18 AT339920 Игольчатый подшипник
19 T229411 Ступица
20 T341152 Коничный роликовый подшипник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
