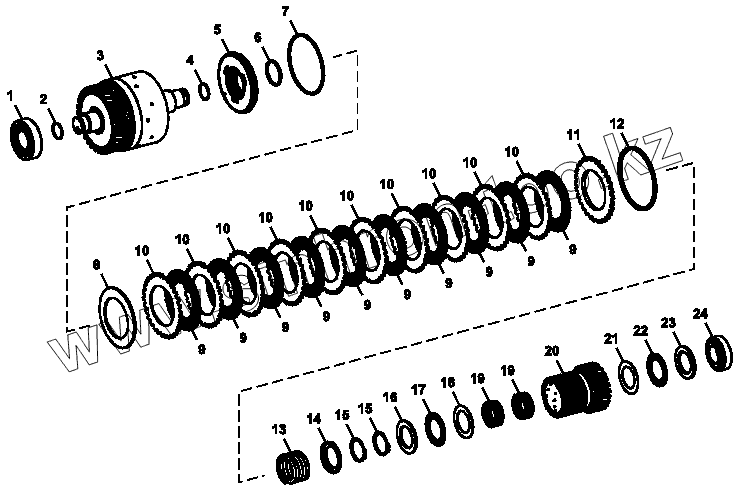

Каталог запасных частей к технике: John Deere JD-325SK. Узел муфты первой скорости

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
10
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
14
15
15
16
17
18
19
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 AT435600 Коничный роликовый подшипник
2 T158742 Кольцо
3 AT339904 Модульная муфта
4 T158742 Кольцо
5 T229403 Поршень
6 AT258980 Уплотнительное кольцо
7 T229398 Уплотнительное кольцо
8 T229337 Тарельчатая пружина
9 AT339922 Диск муфты
10 T229406 Пластина
11 T229340 Диск со шлицом
12 T341158 Пружинное кольцо
12 T341161 Пружинное кольцо
12 T341160 Пружинное кольцо
12 T341159 Пружинное кольцо
12 T341156 Пружинное кольцо
12 T341155 Пружинное кольцо
12 T341154 Пружинное кольцо
12 T341153 Пружинное кольцо
12 T341157 Пружинное кольцо
13 T229346 Пружина сжатия
14 T229468 Круглый стопор
15 40M7058 Пружинное кольцо
16 T229356 Упорная шайба
17 L77096 Игольчатый подшипник
18 T158749 Упорная шайба
19 AT339920 Игольчатый подшипник
20 T229412 Ступица
21 T158749 Упорная шайба
22 JD37406 Игольчатый подшипник
23 T229356 Упорная шайба
24 T341152 Коничный роликовый подшипник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
