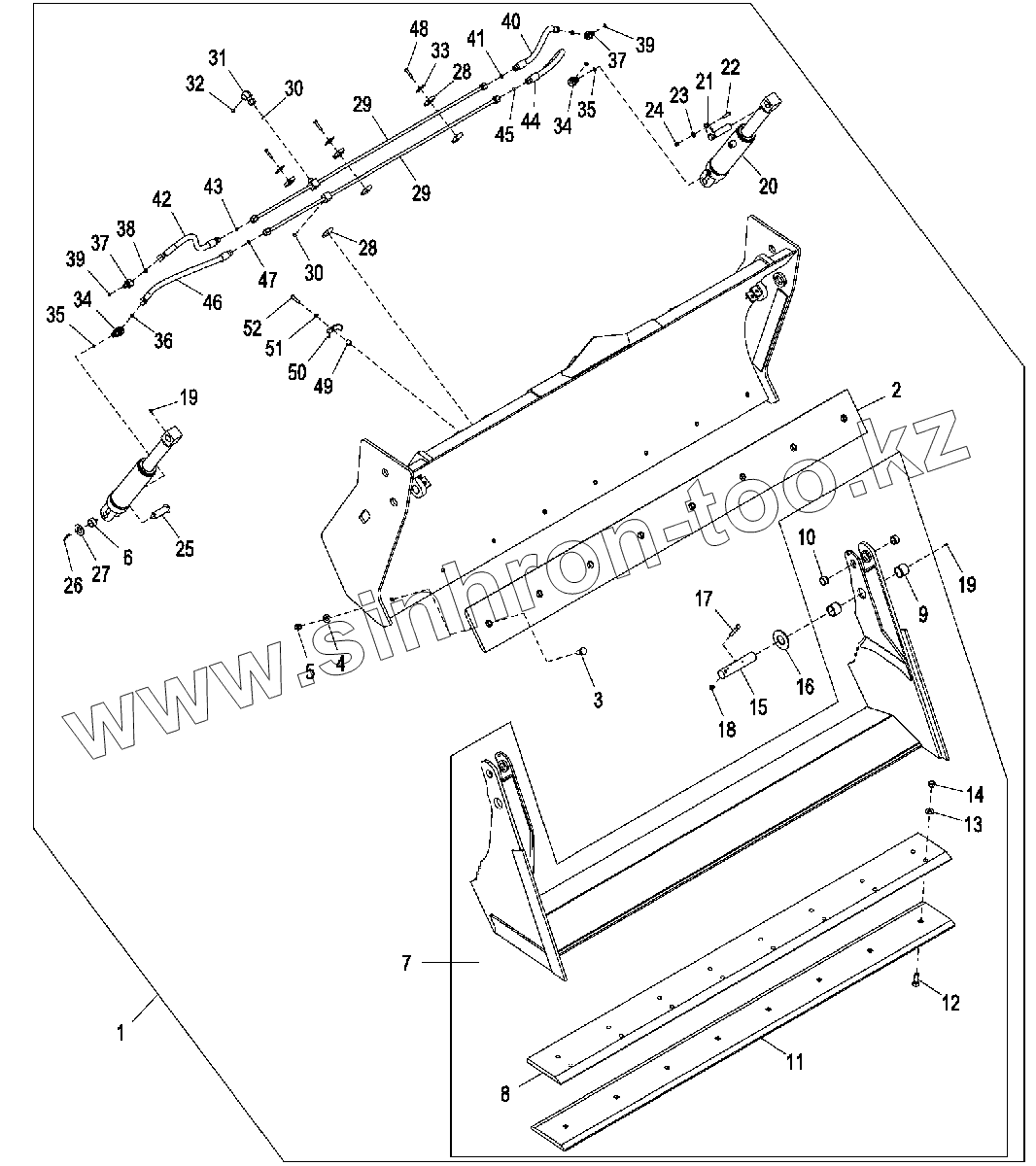

Каталог запасных частей к технике: John Deere JD-325SK. Универсальный ковш с муфтой, 1,0 м3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
28
29
29
29
29
30
30
31
32
33
34
34
35
35
36
37
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
Позиция на иллюстрации Заводской номер детали Название детали
1 AT308193 Ковш обратной лопаты
2 T143802 Режущая кромка
3 09H1776 Болт
4 24M7241 Шайба
5 14H1039 Гайка
6 T166433 Втулка
7 AT186437 Шарнир
8 T128538 Режущая кромка
9 T128533 Втулка
10 T166433 Втулка
11 T84194 Режущая кромка
12 09H1759 Болт
13 24M7241 Шайба
14 14H1039 Гайка
15 T167059 Штифт
16 24H1554 Шайба
17 19H2106 Винт с головкой
18 K40006 Стопорная гайка
19 JD7844 Смазочная арматура
20 AH210737 Гидравлический цилиндр
21 AT190900 Штифт
22 19H1732 Винт с головкой
23 24M7239 Шайба
24 T54568 Стопорная гайка
25 T191318 Крепление со штифтом
26 11H218 Шплинт
27 24H1138 Шайба
28 H135156 Скоба
29 AT189819 Линия
29 AT448019 Линия
30 T77857 Уплотнительное кольцо
31 38H1095 Коленчатый патрубок
32 T77857 Уплотнительное кольцо
33 H121168 Пластина
34 38H1314 Коленчатый патрубок
35 R26448 Уплотнительное кольцо
36 T77857 Уплотнительное кольцо
37 38H1521 Коленчатый патрубок
38 T77857 Уплотнительное кольцо
39 R26448 Уплотнительное кольцо
40 AT189822 Гидрошланг
41 T77857 Уплотнительное кольцо
42 AT189822 Гидрошланг
43 T77857 Уплотнительное кольцо
44 AT190701 Гидрошланг
45 T77857 Уплотнительное кольцо
46 AT190701 Гидрошланг
47 T77857 Уплотнительное кольцо
48 19H3552 Винт с головкой
49 28H1697 Распорная втулка
50 T27022 Скоба
51 24M7106 Шайба
52 19H2633 Винт с головкой
53 R44302 Обвязной хомут
54 T77857 Уплотнительное кольцо
55 AT172386 Гидрошланг
56 T77932 Уплотнительное кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
