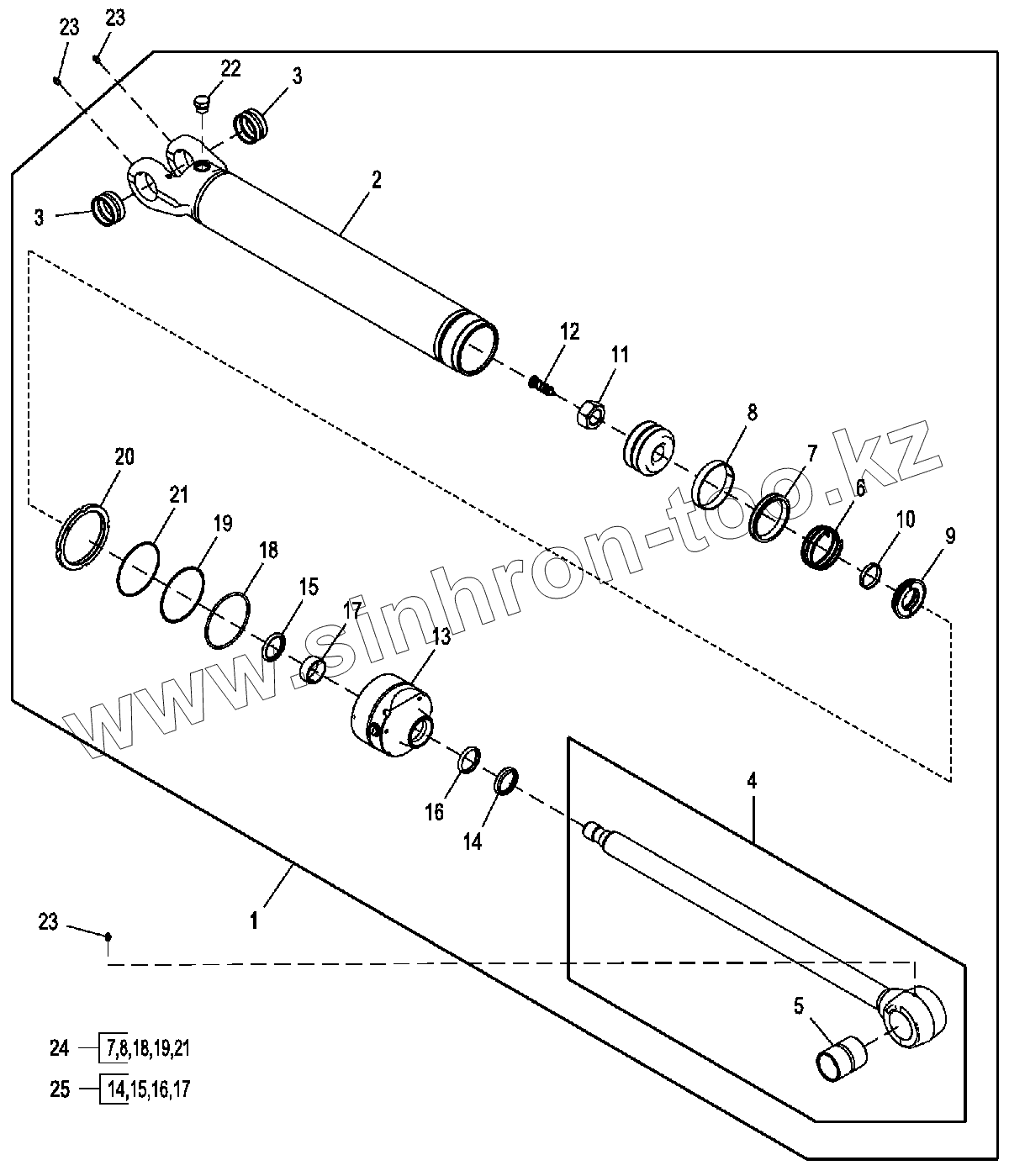

Каталог запасных частей к технике: John Deere JD-325SK. Цилиндр стрелы для замены

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 AHC15730 Гидравлический цилиндр
2 AH15730 Гидравлический цилиндр
3 H150964 Втулка
4 AH211138 Шток гидравлического цилиндра
5 H152140 Втулка
6 H169161 Пружина сжатия
7 AH138083 Сальник
8 H154900 Маслосъемное кольцо
9 H151830 Поршень
10 H151831 Кольцо
11 H209712 Гайка
12 AH216869 Винт
13 HC13862 Направляющая штока гидроциллиндра
14 AHC10871 Сальник
15 AH146562 Сальник
16 H152204 Сальник
17 H152795 Компенсационное кольцо
18 R77857 Кольцо
19 H154898 Защитное кольцо
20 H180433 Гайка
21 T105469 Уплотнительное кольцо
22 RE46688 Заглушка фитинга
23 T162396 Смазочная арматура
24 AH149847 Комплект гидроцилиндров
25 AHC13278 Комплект гидроцилиндров
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
