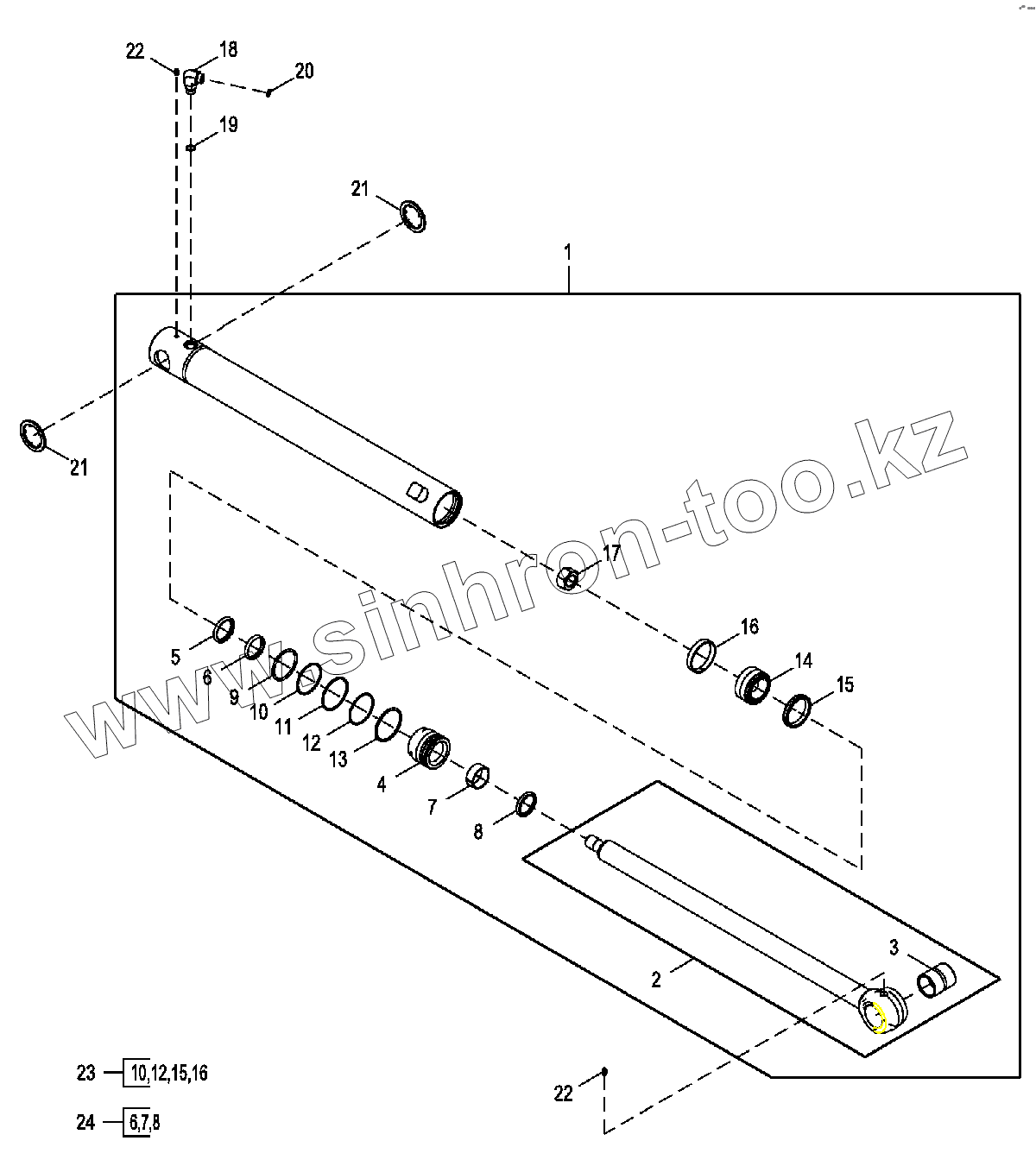

Каталог запасных частей к технике: John Deere JD-325SK. Цилиндр ковша и ремонтный комплект (-245225)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 AH219636 Гидравлический цилиндр
2 AH209079 Шток гидравлического цилиндра
3 H180402 Втулка
4 H209264 Направляющая штока гидроциллиндра
5 AH146562 Сальник
6 H152204 Сальник
7 H152795 Компенсационное кольцо
8 AH146558 Сальник
9 F1430R Уплотнительное кольцо
10 R79101 Защитное кольцо
11 H180103 Пружинное кольцо
12 H181114 Уплотнительное кольцо
13 H206859 Пружинное кольцо
14 H150976 Поршень
15 RE20344 Сальник
16 R81776 Компенсационное кольцо
17 H180093 Гайка
18 38H1006 Коленчатый патрубок
19 R26906 Уплотнительное кольцо
20 T77932 Уплотнительное кольцо
21 T160300 Износостойкая накладка
22 T162396 Смазочная арматура
23 AH212096 Комплект гидроцилиндров
24 AHC13278 Комплект гидроцилиндров
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
