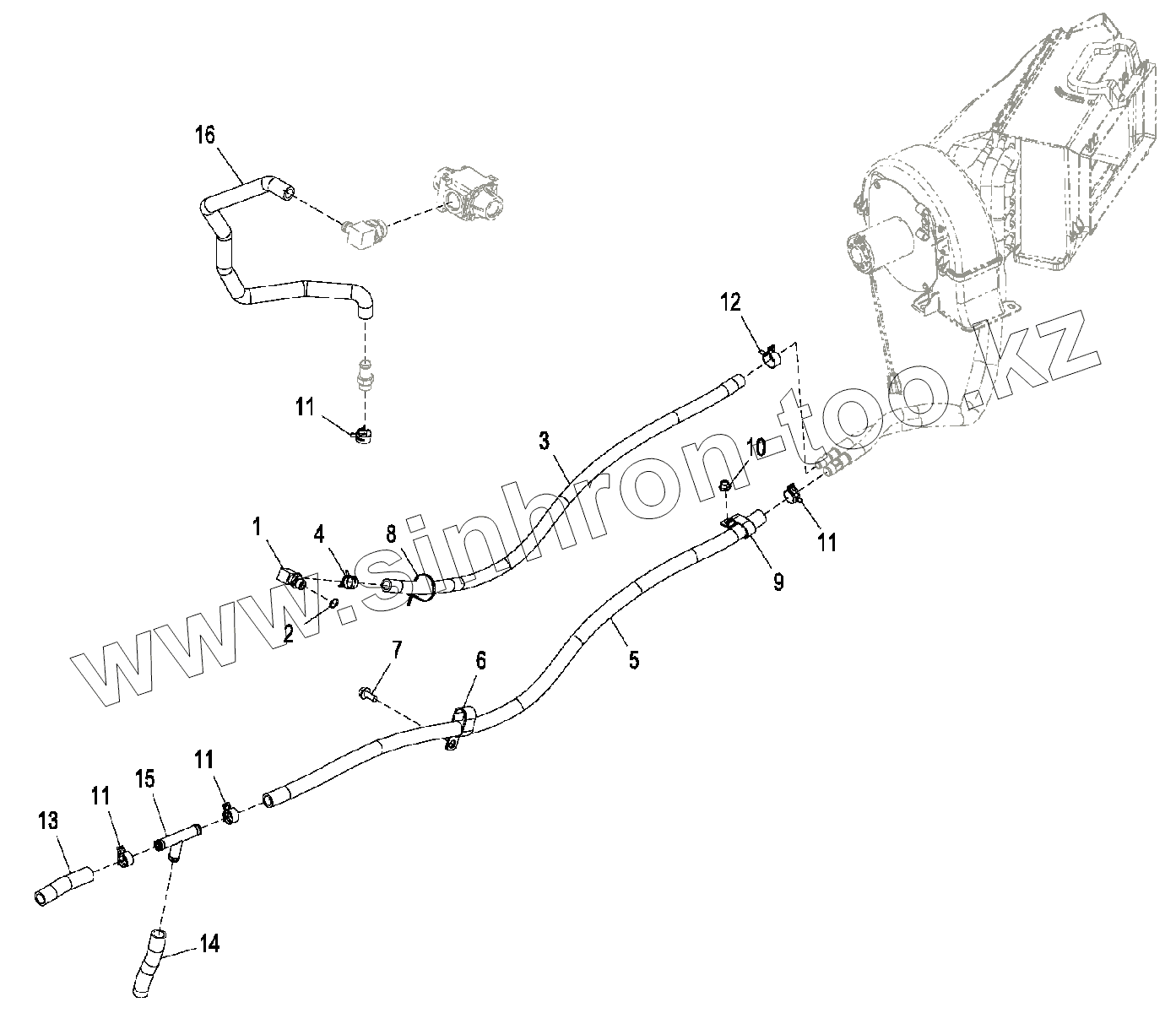

Каталог запасных частей к технике: John Deere JD-325SK. Трубопровод обогревателя

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

11

11

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
19M7788	19M7788		Винт
1	AT174697		Коленчатый патрубок
2	51M7043		Уплотнительное кольцо
3	Шланг		Защитный шланг
4	T184924		Шланговый зажим
5	Шланг		Защитный шланг
6	T126299		Скоба
7	19M7785		Винт
8	R44302		Обвязной хомут
9	AH77869		Зажимная скоба
10	14M7296		Фланцевая гайка
11	H156922		Шланговый зажим
12	T185826		Скоба
13	Шланг		Защитный шланг
14	Шланг		Защитный шланг
15	N221912		Фитинг
16	T319517		Шланг радиатора

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
