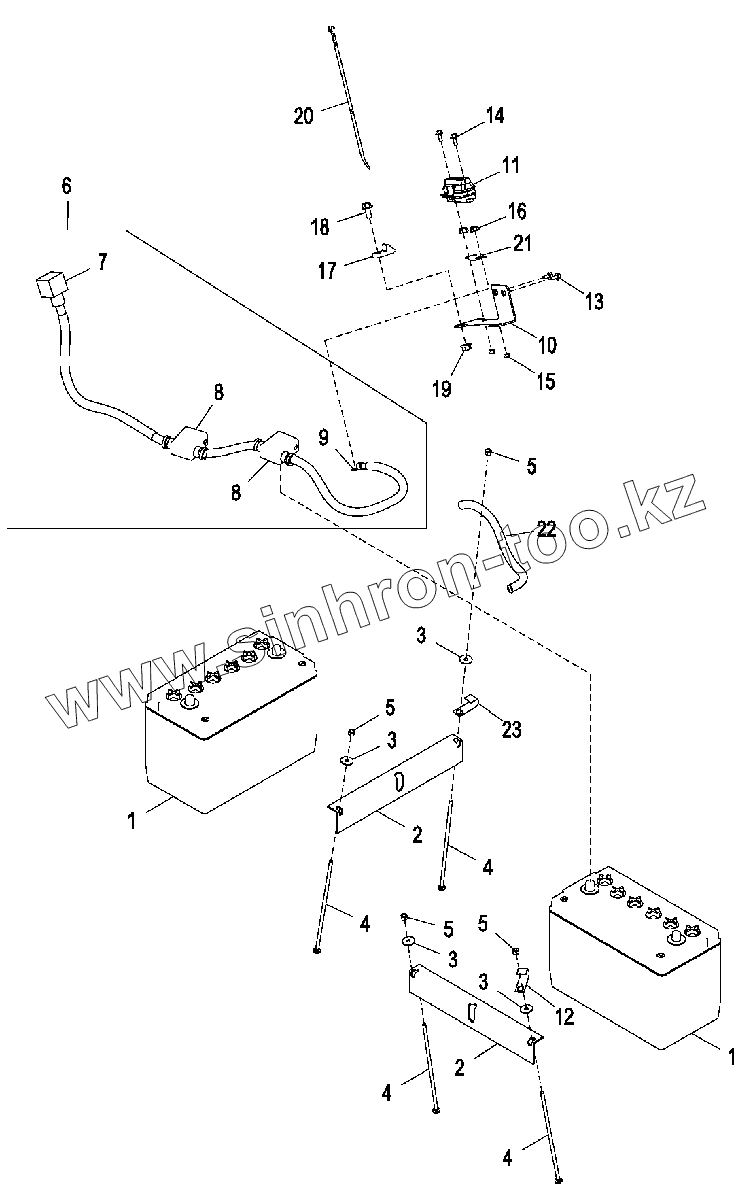

Каталог запасных частей к технике: John Deere JD-325SK. Спаренная аккумуляторная батарея с предохранителем

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
TY15733 TY15733 Войлок
1 AT317963 Батарея влажной зарядки
2 T121288 Уголок
3 24H1288 Шайба
4 03H2173 Болт
5 M40333 Стопорная гайка
6 AT403488 Кабель аккумулятора
7 T129165 Кожух
8 T107116 Крышка
9 57M11059 Клемма электрического разъема
10 AT403542 Кронштейн
11 RE239622 Контактный блок
12 AH96317 Зажимная скоба
13 19M7774 Винт
14 19M7775 Винт
15 14M7528 Стопорная гайка
16 14M7298 Фланцевая гайка
17 N380408 Скоба
18 19M7784 Винт
19 14M7296 Фланцевая гайка
20 H224073 Обвязной хомут
21 T312540 Плавкий предохранитель
22 Шланг Защитный шланг
23 AH96317 Зажимная скоба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
