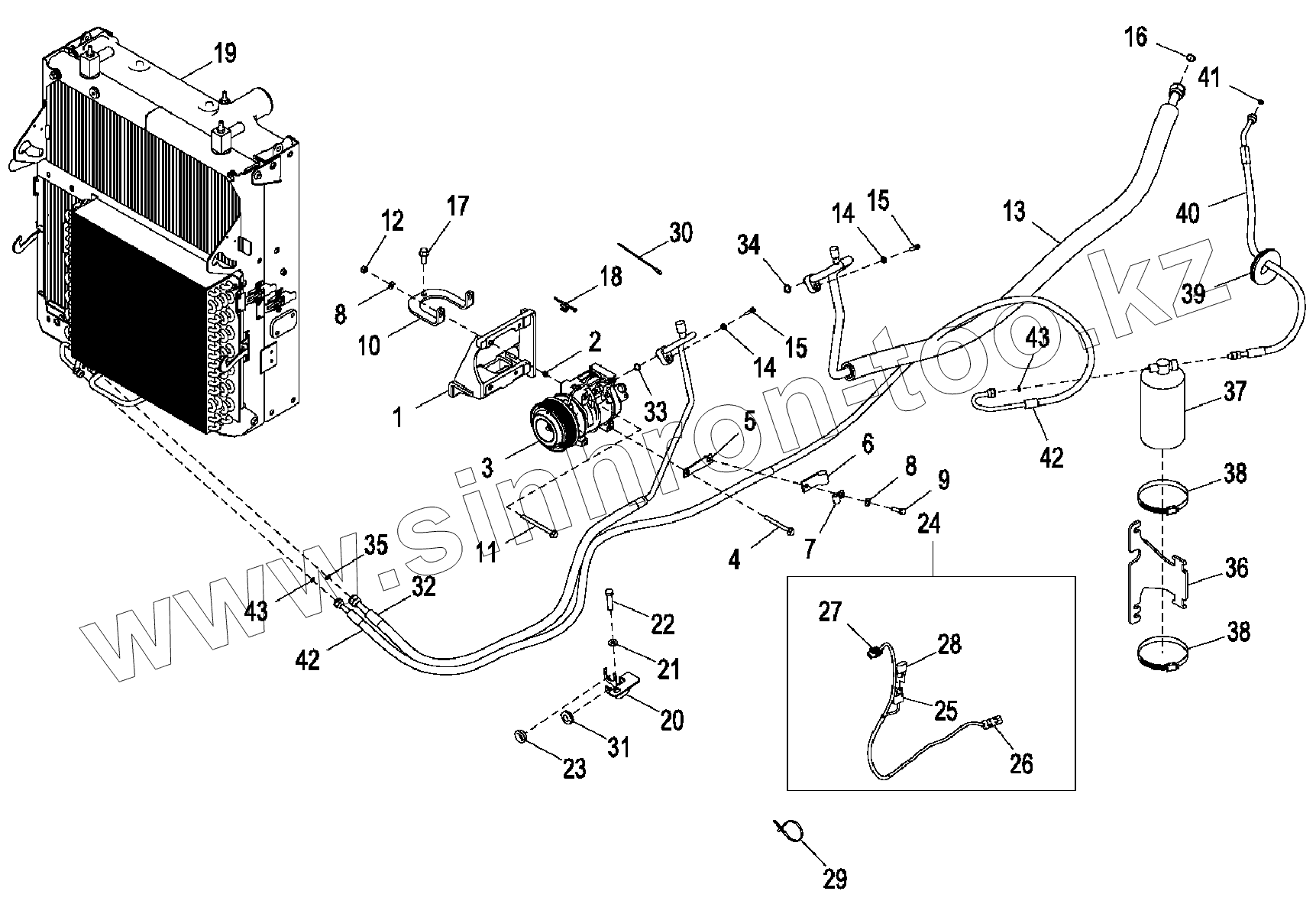

Каталог запасных частей к технике: John Deere JD-325SK. Система кондиционирования воздуха (двигатель 4045TT096)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
40
40
41
42
42
42
42
43
43
Позиция на иллюстрации Заводской номер детали Название детали
1 AT412279 Кронштейн
2 34M7189 Пружинный шплинт
3 RE284680 Компрессор
4 19M8039 Винт
5 AT376003 Пластина
6 T27523 Скоба
7 R34557 Скоба
8 24M7238 Шайба
9 19M7513 Винт с головкой
10 T279980 Пластина
11 19M7970 Винт
12 14M7273 Гайка
13 AT403957 Шланг хладагента
14 24M7293 Шайба
15 19M8505 Винт
16 T143169 Уплотнительное кольцо
17 19M7785 Винт
18 AH225365 Зажимная скоба
19 Радиатор Радиатор
20 T280861 Кронштейн
21 24M7239 Шайба
22 19M7572 Винт с головкой
23 R40445 Уплотнение
24 AT374479 Жгут проводов
25 57M10942 Держатель диода
26 57M9730 Корпус электрического разъема
27 57M7306 Блок устройства электрического разъема
28 AT103399 Диод
29 R44302 Обвязной хомут
30 R44302 Обвязной хомут
31 R115350 Уплотнение
32 AT387230 Шланг хладагента
33 51M7089 Уплотнительное кольцо
34 51M7090 Уплотнительное кольцо
35 R113050 Уплотнительное кольцо
36 T297306 Кронштейн
37 AT162848 Расширительный бачок/осушитель
38 AR21842 Скоба
39 Трубка Изоляционная трубка
40 AT403940 Шланг хладагента
40 AT439968 Шланг хладагента
41 R183409 Уплотнительное кольцо
42 AT391470 Шланг хладагента
42 AT439957 Шланг хладагента
43 R183409 Уплотнительное кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
