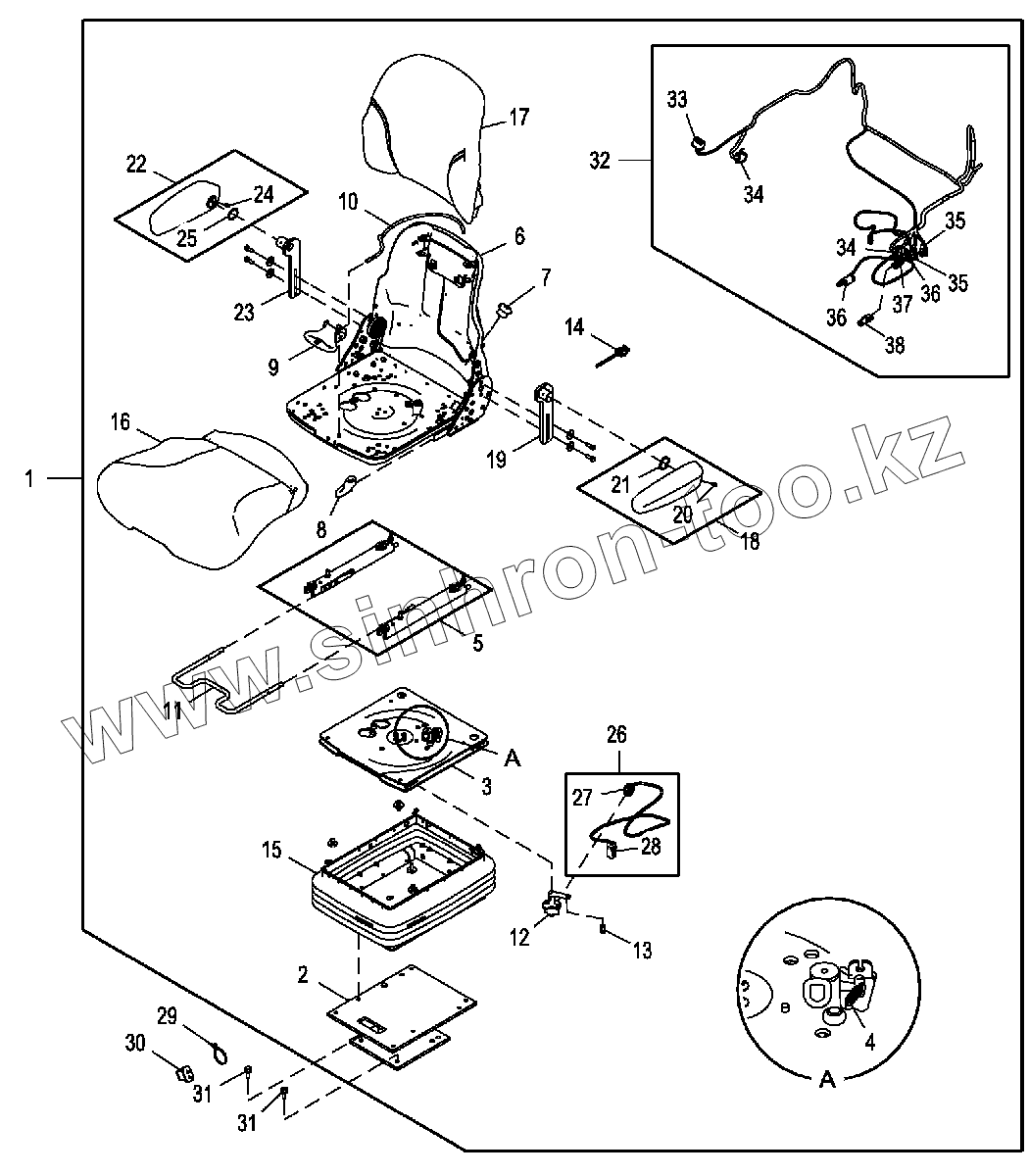

Каталог запасных частей к технике: John Deere JD-325SK. Сиденье с пневматической подвеской (тканевая обивка)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
34
35
35
36
36
37
38
Позиция на иллюстрации Заводской номер детали Название детали
57M8011 57M8011 Блок устройства электрического разъема
57M8019 57M8019 Клемма электрического разъема
T210282 T210282 Корпус электрического разъема
57M9705 57M9705 Узел электрического разъема
AT404467 AT404467 Жгут проводов
1 AT387959 Сиденье
2 AT388674 База
3 AT432961 Вертлюг
4 T355167 Пружина
5 AT393463 Комп. направляющ. сиденья
6 AT388665 Поддон
7 AT388666 Комплект ручки сиденья
8 AT388668 Комплект ручки сиденья
9 AT388677 Рукоятка
10 AT393465 Компл. каб. рег. сиденья
11 AT388679 Комплект рычагов
12 AT388680 Комплект переключателя
13 T355169 Гайка
14 AT192689 Жгут проводов
15 AT388676 Подвеска сиденья
16 AT388672 Подушка
17 AT388673 Подушка
18 AT312728 Комплект подлокотника
19 AT394649 Кронштейн
20 T120544 Винт
21 T120545 Шайба
22 AT312730 Комплект подлокотника
23 AT394650 Кронштейн
24 T120544 Винт
25 T120545 Шайба
26 AT393460 Жгут проводов
27 57M9750 Корпус электрического разъема
28 57M9753 Корпус электрического разъема
29 R44302 Обвязной хомут
30 AT354796 Переключатель
31 19M7785 Винт
32 AT384911 Жгут проводов
33 T210282 Корпус электрического разъема
34 57M8010 Узел электрического разъема
35 57M9918 Корпус электрического разъема
36 57M9130 Узел электрического разъема
37 57M8018 Узел электрического разъема
38 57M8131 Электронный прерыватель
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
