Каталог запасных частей к технике: John Deere JD-325SK. Секция рабочего хода, контур управления

Тип техники

Марка

Модель

Схема

1

2

4

5

8

9

9

10

11

12

12

13

14

15

16

17

17

18

19

20

21

22

22

23

24

25

26

27

27

28

28

29

29

30

31

32

33

34

34

35

38

39

40

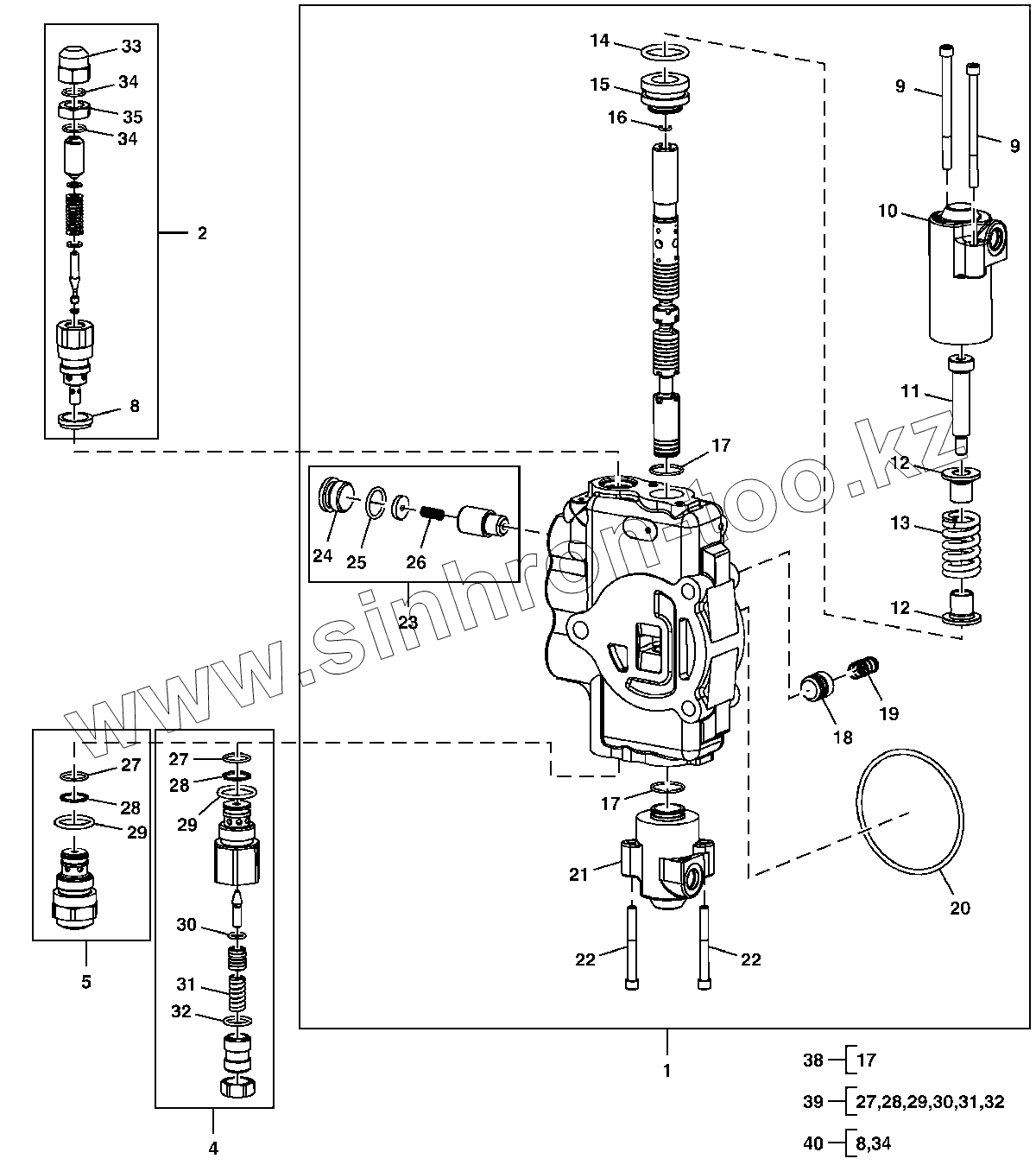

Позиция на иллюстрации	Заводской номер детали		Название детали
AT300828	AT300828		Клапан
AT314539	AT314539		Комплект уплотнений
T81539	T81539		Пружина
T81538	T81538		Тарельчатый клапан
1	AT302103		Клапан
2	AT171404		Редукционный клапан
4	AT303954		Редукционный клапан
5	AT301751		Редукционный клапан
8	T183756		Сальник
9	T191335		Винт
10	T201072		Колпачок
11	T191337		Винт
12	T201306		Стопор
13	T201071		Пружина сжатия
14	T191346		Уплотнительное кольцо
15	790106800		Стопор
16	R30903		Уплотнительное кольцо
17	Кольцо		Кольцо
18	T152406		Тарельчатый клапан
19	T152407		Пружина
20	T118685		Уплотнительное кольцо
21	T201069		Колпачок
22	T191334		Винт
23	AT178371		Комплект уплотнений
24	T201424		Заглушка
25	R26906		Уплотнительное кольцо
26	R111238		Пружина сжатия
27	T107887		Уплотнительное кольцо
28	Кольцо		Кольцо
29	T118681		Уплотнительное кольцо
30	R63548		Уплотнительное кольцо
31	Пружина		Пружина сжатия
32	Кольцо		Кольцо
33	T67425		Гайка
34	Кольцо		Кольцо
35	T67424		Гайка
38	AT280406		Сальник
39	AT300801		Уплотнительное кольцо
40	AT314538		Комплект уплотнений

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
