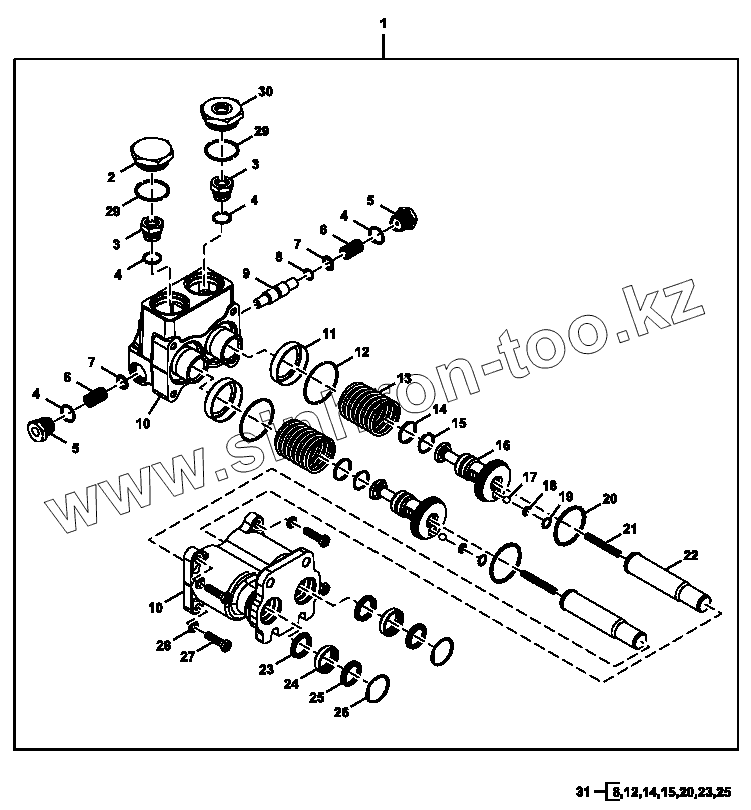

Каталог запасных частей к технике: John Deere JD-325SK. Сборка тормозного клапана

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
4
5
5
6
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 AT430971 Ручной гидравлический клапан
2 T203374 Заглушка фитинга
3 AT188343 Обратный клапан
4 R26906 Уплотнительное кольцо
5 T185926 Заглушка
6 T285878 Пружина
7 T183273 Шайба
8 Кольцо Кольцо
9 T183272 Поршень
10 Корпус Корпус
11 T183271 Стопор
12 Кольцо Кольцо
13 T279172 Пружина
14 Сальник Сальник
15 Кольцо Кольцо
16 T279173 Поршень
17 R26552 Шар
18 T185078 Стопорная шайба
19 R48523 Пружинное кольцо
20 T183362 Кольцо поршня
21 T183269 Пружина
22 AT192151 Толкатель
23 Сальник Сальник
24 T183357 Стопор
25 Сальник Сальник
26 M41029 Пружинное кольцо
27 19H1849 Винт с головкой
28 T183310 Шайба
29 U13639 Уплотнительное кольцо
30 T203385 Переходная втулка
31 AT387105 Комплект уплотнений
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
