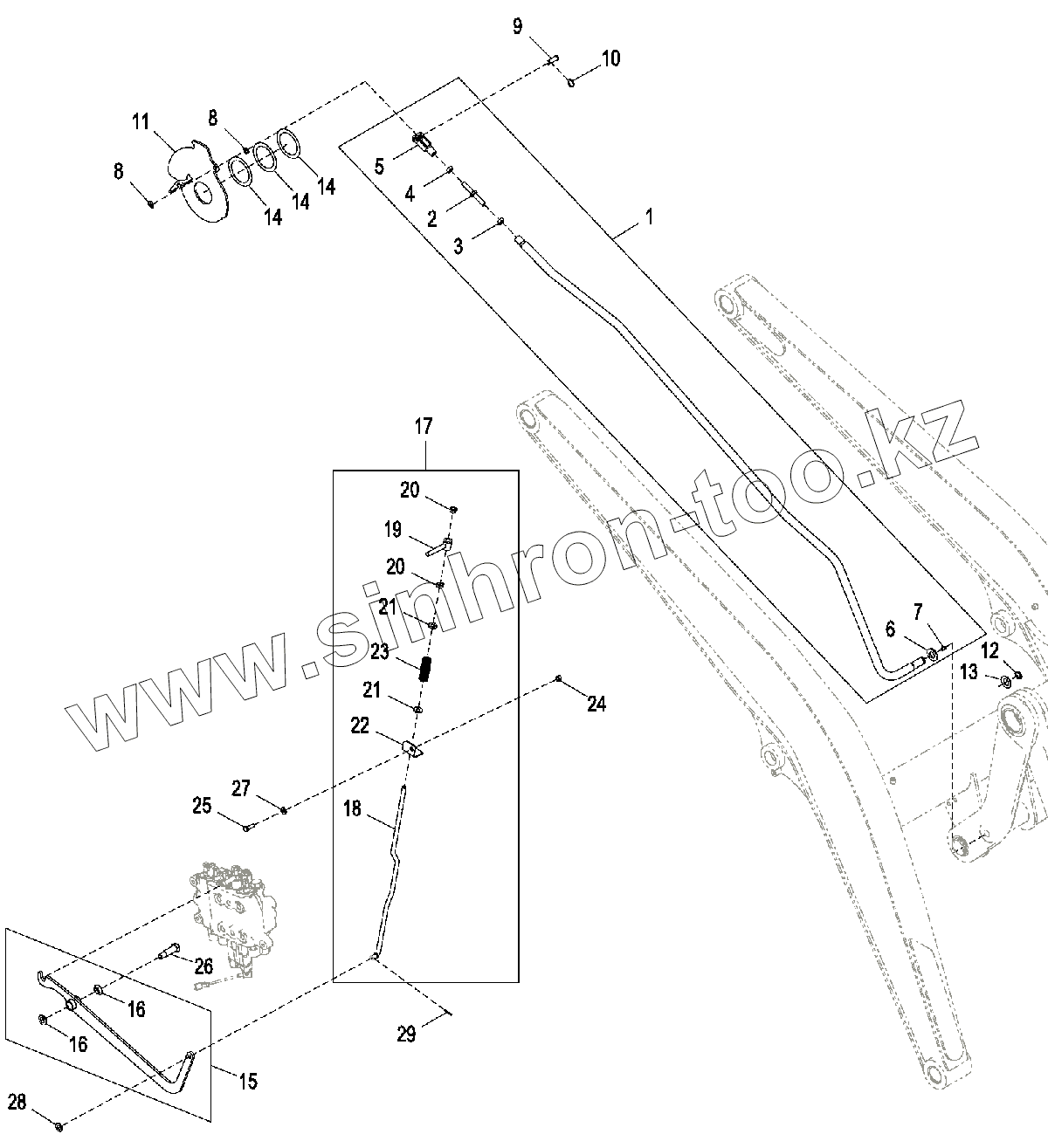

Каталог запасных частей к технике: John Deere JD-325SK. Рычажный механизм выравнивания ковша

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

14

14

15

16

16

17

18

19

20

20

21

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	AT434438		Труба
2	T159980		Шпилька
3	14H856		Гайка
4	14H881		Гайка
5	T159981		Вилка
6	T160720		Шайба
7	T162396		Смазочная арматура
8	T146757		Шайба
9	R72855		Крепление со штифтом
10	T148182		Кольцо
11	AT381633		Пластина
12	5787YT		Пружинное кольцо
13	24H1659		Шайба
14	T161497		Прокладка
15	AT199335		Рукоять
16	T166097		Подшипник
17	Стержень		Стержень
18	T297230		Стержень
19	AT326922		Кулиса
20	14H856		Гайка
21	24H1111		Шайба
22	T190357		Уголок
23	T190992		Пружина сжатия
24	14M7274		Гайка
25	19M7662		Винт с головкой
26	T191285		Болт
27	24M7239		Шайба
28	24H1111		Шайба
29	11M7082		Шплинт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
