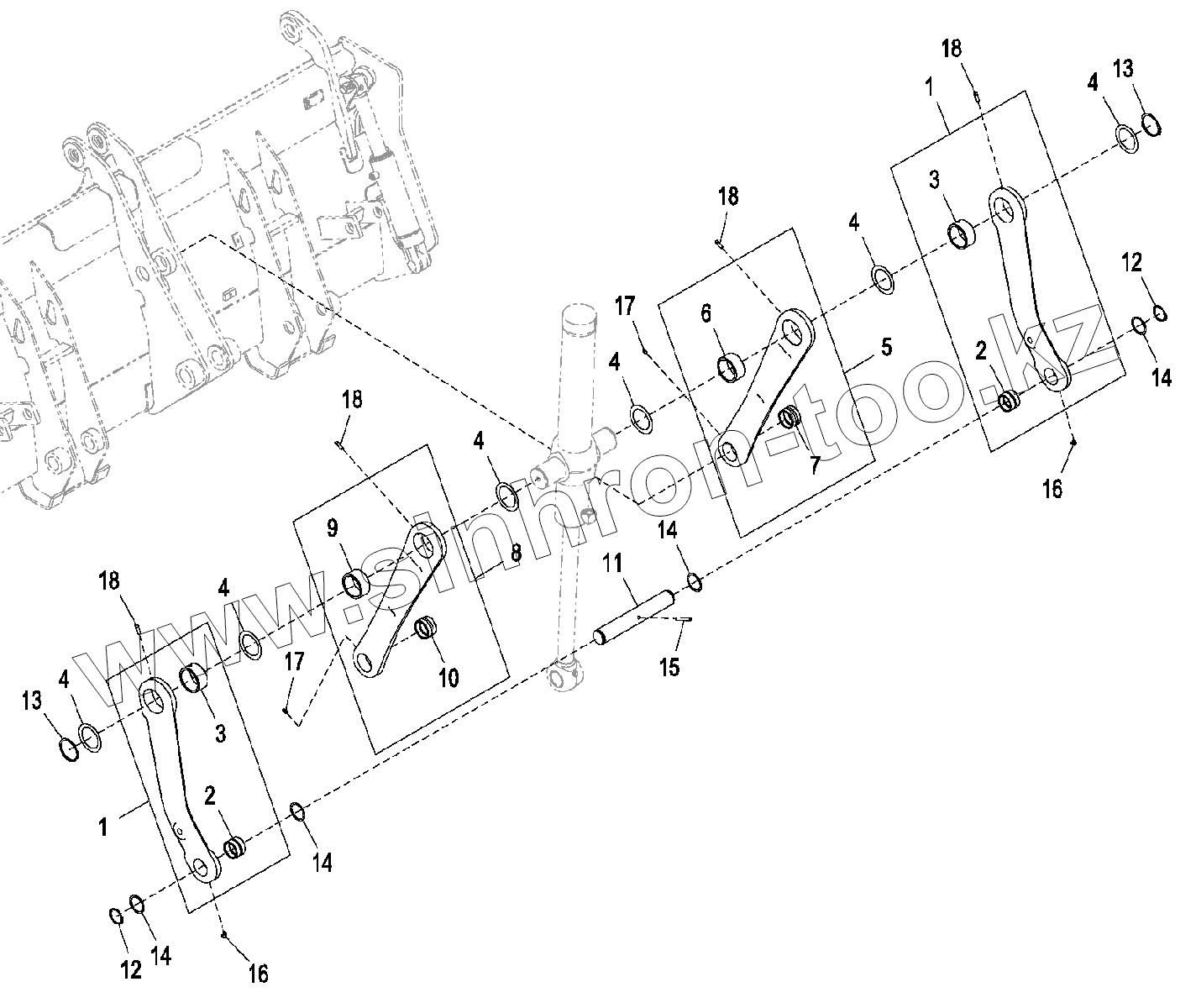

Каталог запасных частей к технике: John Deere JD-325SK. Рычажный механизм ковша погрузчика (держ. инстр.)

Тип техники

Марка

Модель

Схема

1

1

1

2

2

3

3

4

4

4

4

4

4

5

6

7

8

9

10

11

12

12

13

13

14

14

14

15

16

16

17

17

18

18

18

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	AT365994		Кулиса
2	T214739		Втулка
3	T217031		Втулка
4	T163643		Шайба
5	AT367446		Кулиса
6	T217031		Втулка
7	T214606		Втулка
8	AT367447		Кулиса
9	T217031		Втулка
10	T214606		Втулка
11	T214709		Штифт
12	40M7066		Пружинное кольцо
13	40M7150		Пружинное кольцо
14	24H1602		Шайба
15	34H364		Пружинный шплинт
16	JD7799		Смазочная арматура
17	T162396		Смазочная арматура
18	T224857		Установочный штифт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
