Каталог запасных частей к технике: John Deere JD-325SK. Рычаг сервоконтроллера, правый

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

17

18

18

18

18

18

19

19

19

19

20

21

21

21

21

21

21

21

21

21

21

22

23

23

24

24

25

26

27

28

29

30

30

31

32

33

33

34

34

34

35

35

35

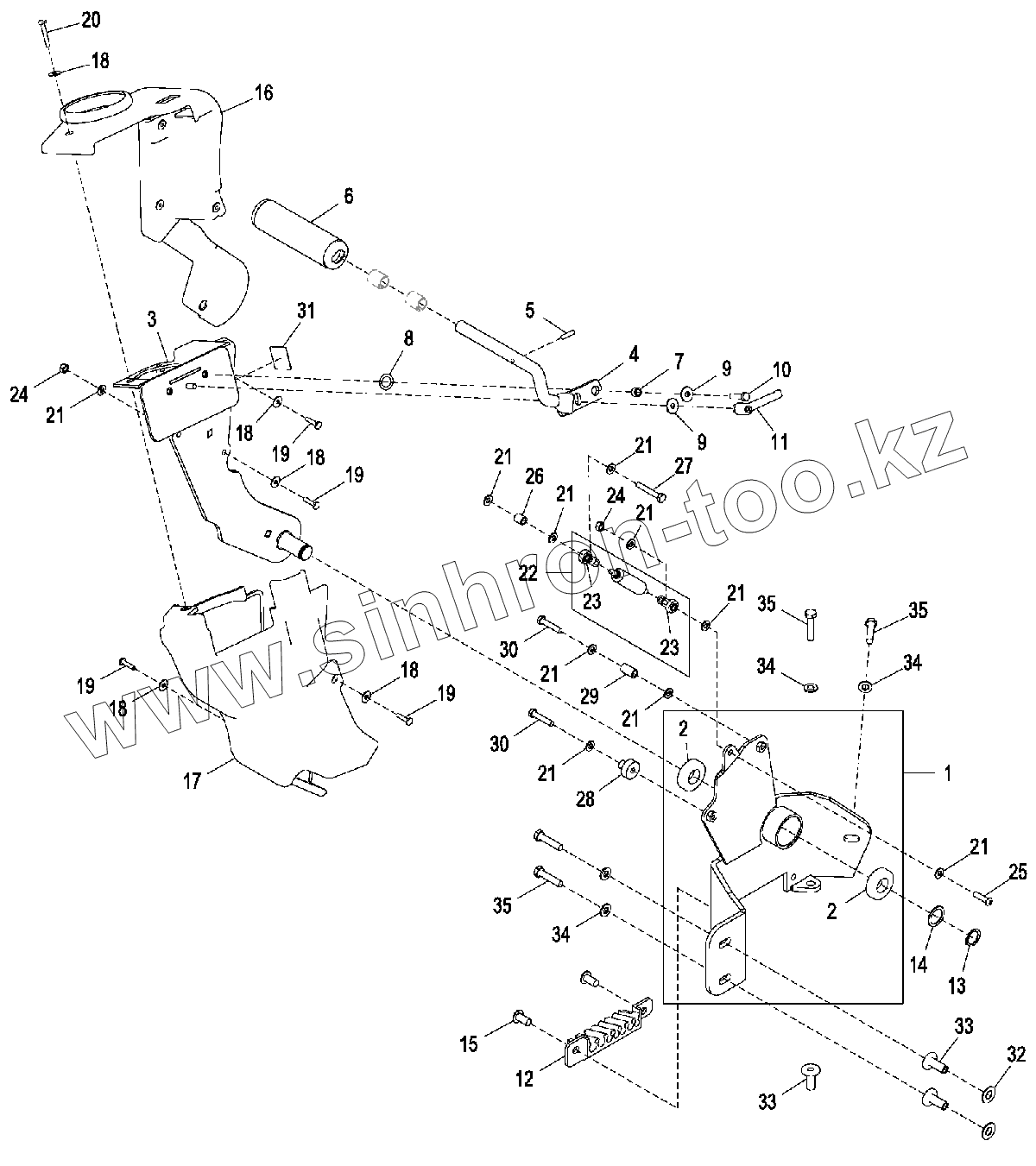

Позиция на иллюстрации	Заводской номер детали		Название детали
1	AT389791		Опора
2	JD10373		Шариковый подшипник
3	AT360042		Рукоять
4	AT300885		Кронштейн
5	T190956		Штифт
6	AT303853		Гильза
7	28H3392		Шайба
8	M87534		Пружинная шайба
9	24M7298		Шайба
10	19M7513		Винт с головкой
11	AT227063		Рычаг
12	T190964		Направляющая
13	W23122		Пружинное кольцо
14	24H1844		Шайба
15	MT2485		Заглушка
16	AT323820		Крышка
17	AT199595		Крышка
18	24H1646		Шайба
19	21M7310		Винт
20	21M7403		Винт
21	24M7238		Шайба
22	AT340156		Газовый цилиндр
23	AM102062		Конец тяги
24	14M7273		Гайка
25	21M7642		Винт
26	28H3376		Распорная втулка
27	19M8397		Винт с головкой
28	T202720		Втулка
29	28H3390		Распорная втулка
30	19M7922		Винт с головкой
31	T260092		Метка
32	24H1261		Шайба
33	H173411		Гайка
34	24M7239		Шайба
35	19M7572		Винт с головкой

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
