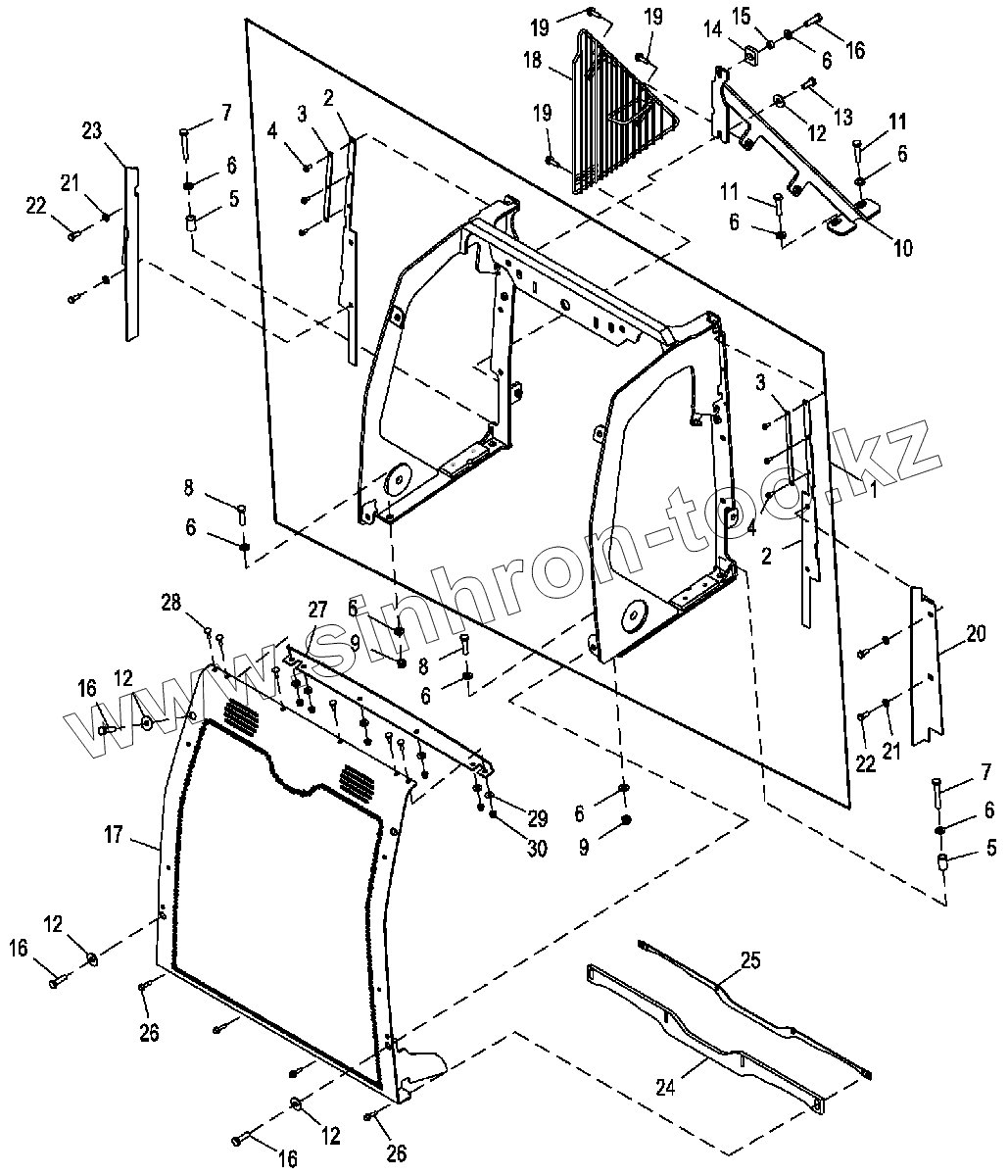

Каталог запасных частей к технике: John Deere JD-325SK. Рама решетки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
6
6
6
6
6
6
6
6
6
7
7
8
8
9
9
10
11
11
12
12
12
12
13
14
16
16
16
16
17
18
19
19
19
20
21
21
22
22
23
24
25
26
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
1 AT388619 Рама
2 T279510 Уплотнение
3 T293365 Хомут
4 37M7298 Винт
5 T166772 Распорная втулка
6 24M7239 Шайба
7 19M7875 Винт с головкой
8 19M8637 Винт с головкой
9 14M7517 Стопорная гайка
10 AT437283 Опора
11 19M7572 Винт с головкой
12 24M7296 Шайба
13 19M7402 Винт с головкой
14 T318325 Хомут
15 T318896 Шайба
16 19M7550 Винт с головкой
17 AT448603 Решетка
18 AT380543 Ограждение
19 19M7867 Винт
20 T342220 Кронштейн
21 24M7238 Шайба
22 19M7881 Винт
23 T342219 Кронштейн
24 T308410 Отражательная пластина
25 AT436464 Пластина
26 19M7863 Винт
27 T309436 Отражательная пластина
28 03M7222 Болт
29 24M7139 Шайба
30 14M7397 Стопорная гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
