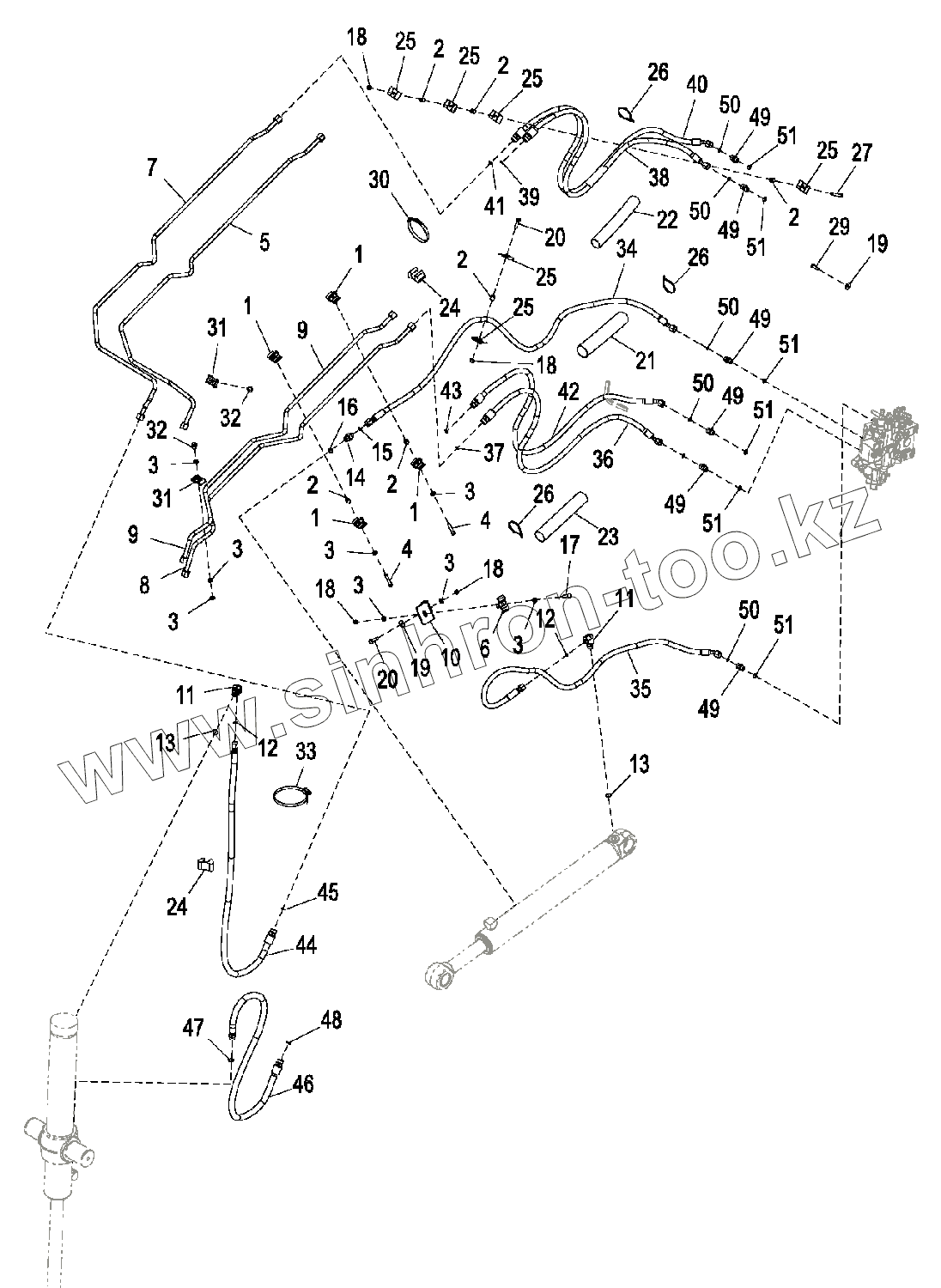

Каталог запасных частей к технике: John Deere JD-325SK. Правый трубопровод погрузчика

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
5
6
7
8
9
9
10
11
11
12
12
13
13
14
15
16
17
18
18
18
18
19
19
20
20
21
22
23
24
24
25
25
25
25
25
25
26
26
26
27
29
30
31
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
49
49
49
49
50
50
50
50
50
51
51
51
51
51
51
Позиция на иллюстрации Заводской номер детали Название детали
1 T159954 Скоба
2 28H3381 Распорная втулка
3 24M7239 Шайба
4 19M7875 Винт с головкой
5 AT321154 Маслопровод
6 KV22609 Скоба
7 AT321152 Маслопровод
8 AT321155 Маслопровод
9 AT321156 Маслопровод
10 T165864 Уголок
11 38H1012 Коленчатый патрубок
12 T77857 Уплотнительное кольцо
13 R26906 Уплотнительное кольцо
14 38H1174 Фитинг переходника
15 T77857 Уплотнительное кольцо
16 R26906 Уплотнительное кольцо
17 19M8637 Винт с головкой
18 14M7274 Гайка
19 24M7296 Шайба
20 19M7550 Винт с головкой
21 T78606 Защитный шланг
22 T78606 Защитный шланг
23 T78606 Защитный шланг
24 T105773 Направляющая
25 R46919 Разъемный хомут
26 R44302 Обвязной хомут
27 19M8081 Винт с головкой
28 T206908 Щиток
29 19M7662 Винт с головкой
30 AU12450 Шланговый зажим
31 T217085 Скоба
32 19M7784 Винт
33 AC15595 Скоба
34 AT366496 Гидрошланг
35 AT366497 Гидрошланг
36 AT366498 Гидрошланг
37 T77932 Уплотнительное кольцо
38 AT366499 Гидрошланг
39 T77932 Уплотнительное кольцо
40 AT366500 Гидрошланг
41 T77932 Уплотнительное кольцо
42 AT366501 Гидрошланг
43 T77932 Уплотнительное кольцо
44 AT321153 Гидрошланг
45 T77932 Уплотнительное кольцо
46 AT173129 Гидрошланг
47 R26906 Уплотнительное кольцо
48 T77932 Уплотнительное кольцо
49 38H1161 Фитинг переходника
50 T77857 Уплотнительное кольцо
51 R26375 Уплотнительное кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
