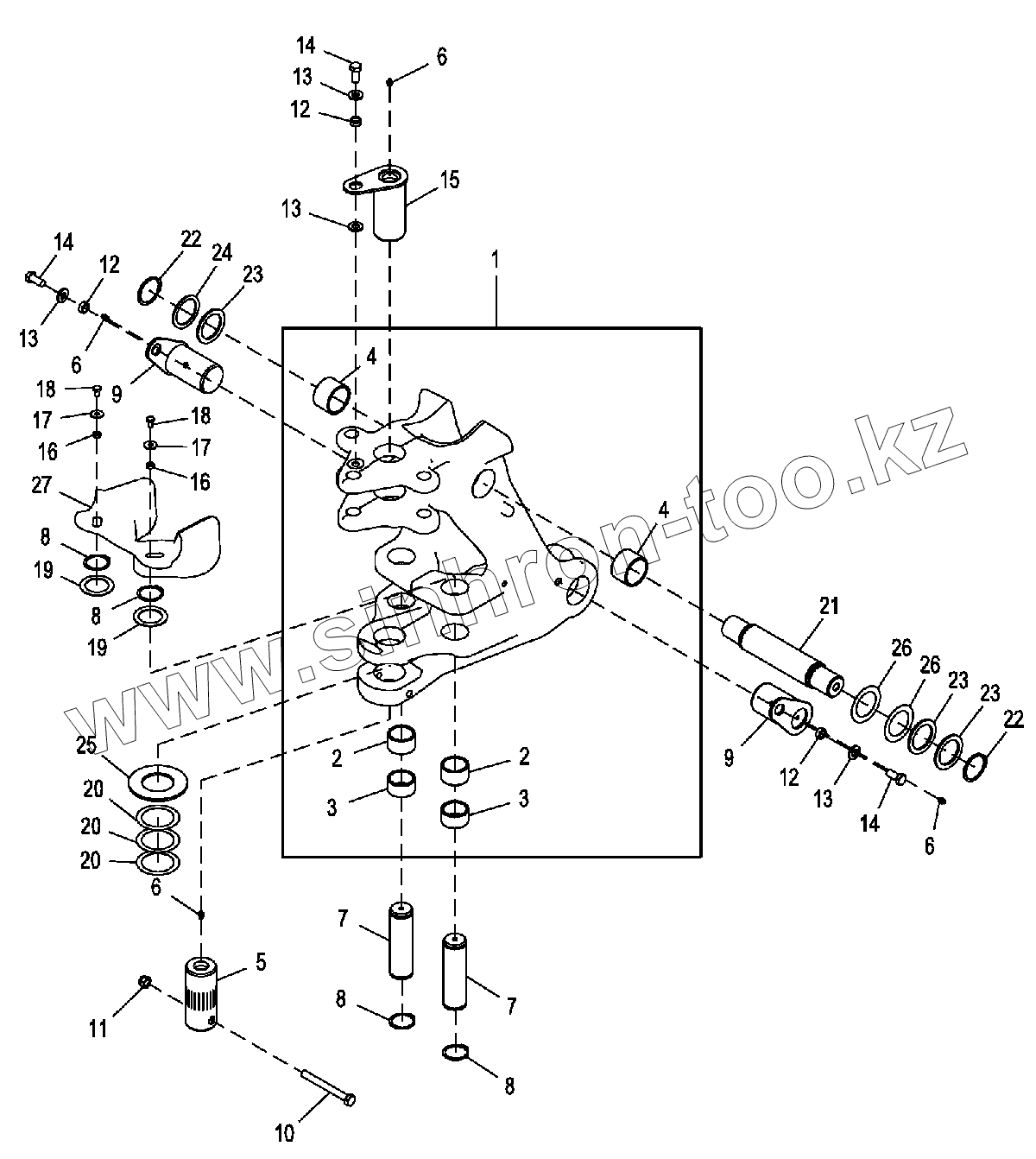

Каталог запасных частей к технике: John Deere JD-325SK. Поворотная рама

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
6
6
6
7
7
8
8
8
8
9
9
10
11
12
12
12
13
13
13
13
14
14
14
15
16
16
17
17
18
18
19
19
20
20
20
21
22
22
23
23
23
24
25
26
26
27
Позиция на иллюстрации Заводской номер детали Название детали
1 AT334606 Рама
2 T201361 Втулка
3 T201362 Втулка
4 T238106 Втулка
5 T212948 Крепление со штифтом
6 T162396 Смазочная арматура
7 T201971 Штифт
8 40M7066 Пружинное кольцо
9 AT306499 Штифт
10 19M7954 Винт с головкой
11 14M7328 Стопорная гайка
12 T215678 Втулка
13 24M7241 Шайба
14 19M8035 Винт с головкой
15 AT177790 Крепление со штифтом
16 H140456 Шайба
17 24M7296 Шайба
18 19M8324 Винт с головкой
19 T161036 Шайба
20 T161497 Прокладка
21 T217548 Штифт
22 40M7120 Пружинное кольцо
23 24H1615 Шайба
24 24H1635 Шайба
25 TT101243 Упорная шайба
26 24H1616 Шайба
27 T354476 Защитный шланг
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
