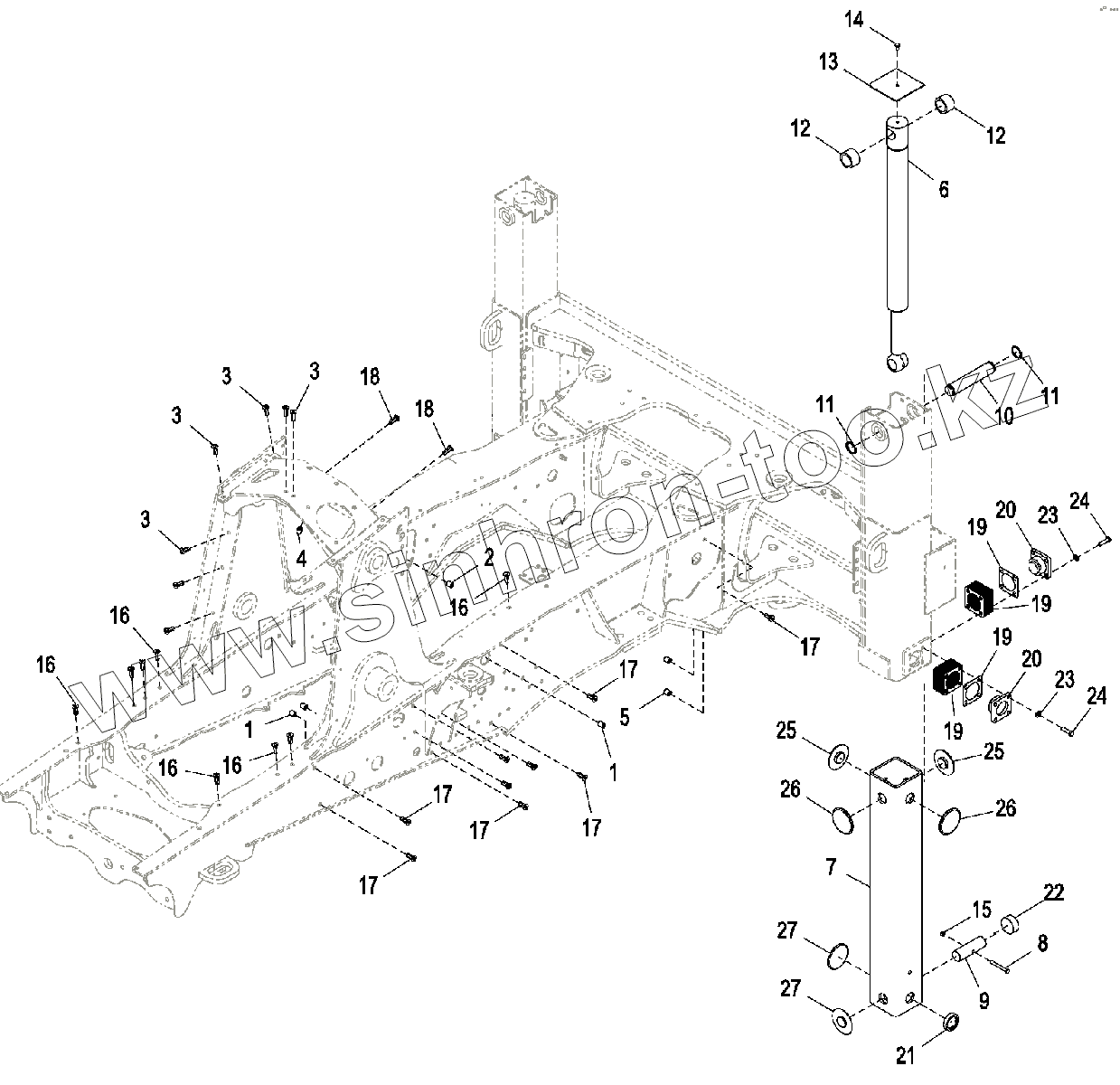

Каталог запасных частей к технике: John Deere JD-325SK. Основная рама

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
3
3
4
5
6
6
6
7
8
9
10
11
11
12
12
13
14
15
16
16
16
16
16
17
17
17
17
17
17
18
18
19
19
19
19
20
20
21
22
23
23
24
24
25
25
26
26
27
27
Позиция на иллюстрации Заводской номер детали Название детали
1 T72414 Втулка
2 T72414 Втулка
3 T148411 Гайка
4 T72414 Втулка
5 T72414 Втулка
6 AHC13476 Гидравлический цилиндр
6 AHC14524 Гидравлический цилиндр
7 AT413648 Рукоять
8 19M8197 Винт с головкой
9 T261816 Штифт
10 T263515 Крепление со штифтом
11 40M7180 Пружинное кольцо
12 T279035 Распорная втулка
13 T260671 Хомут
14 19M7557 Винт с головкой
15 14M7520 Стопорная гайка
16 T148411 Гайка
17 T148409 Гайка
18 T148411 Гайка
19 T304439 Прокладка
20 AT409431 Износостойкая накладка
21 T262114 Износостойкая накладка
22 T331038 Износостойкая накладка
23 24M7047 Шайба
24 19M7496 Винт с головкой
25 T319044 Износостойкая накладка
26 T319046 Износостойкая накладка
27 T319043 Износостойкая накладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
