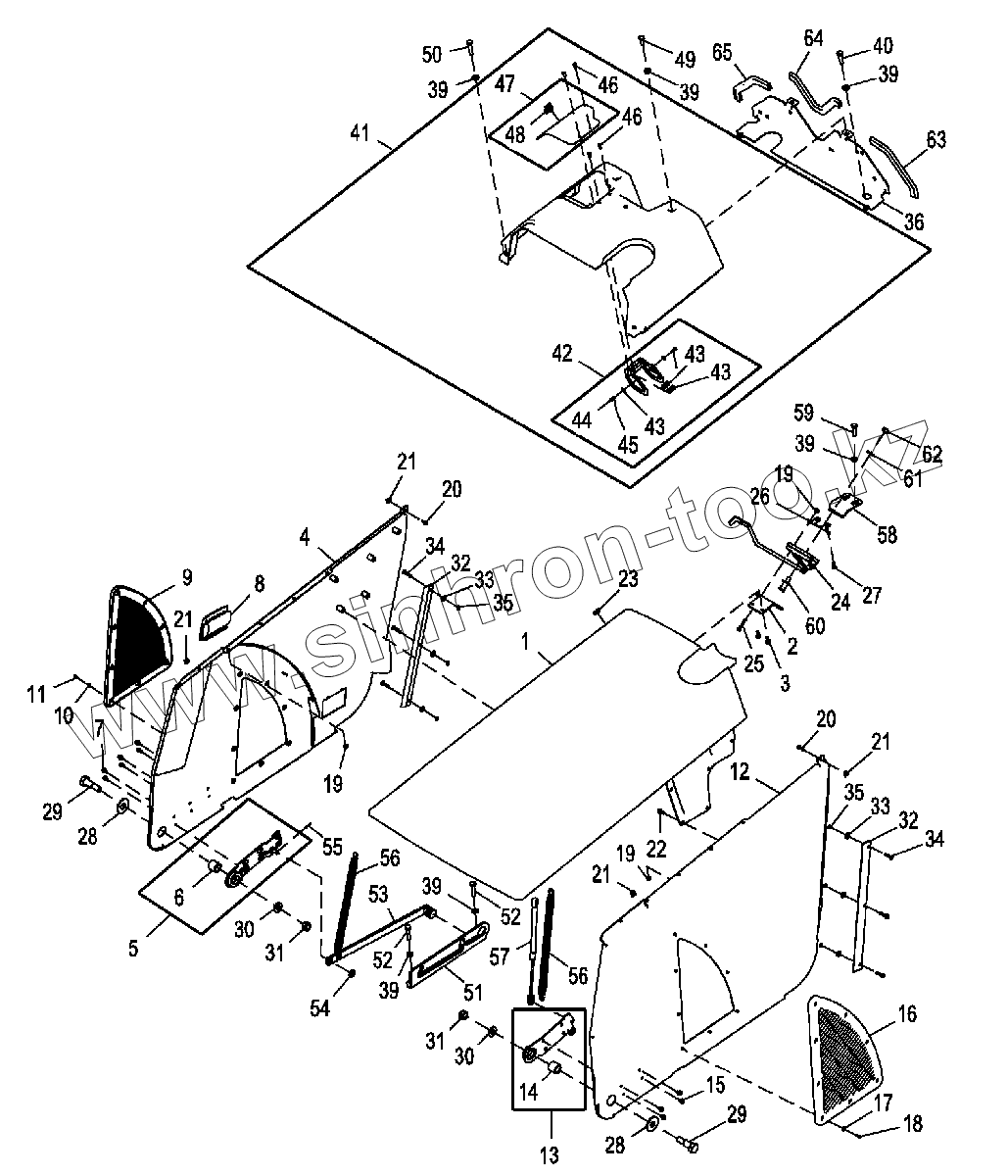

Каталог запасных частей к технике: John Deere JD-325SK. Капот и боковые панели (Engine 4045TT096-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
20
21
21
21
21
22
23
24
25
26
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
37
38
39
39
39
39
39
39
40
41
42
43
43
43
44
45
46
46
47
48
49
50
51
52
52
53
54
55
56
56
57
58
59
60
61
62
63
64
65
Позиция на иллюстрации Заводской номер детали Название детали
T122370 T122370 Пружинный стопорный штифт
T324590 T324590 Стержень
1 AT422472 Капот
2 T278461 Пластина
3 19M7862 Винт
4 AT378146 Капот
5 AT375687 Ось поворота
6 T165911 Втулка
7 19M7861 Винт
8 AT408920 Рукоятка
9 T211121 Жалюзи
10 24M7146 Шайба
11 21M7250 Винт
12 AT378145 Капот
13 AT378466 Ось поворота
14 T165911 Втулка
15 19M7861 Винт
16 T211122 Жалюзи
17 24M7146 Шайба
18 21M7250 Винт
19 14M7303 Фланцевая гайка
20 19M9203 Винт
21 T183773 Гайка
22 19M7775 Винт
23 T188642 Уплотнение
24 AT376016 Фиксатор
25 19M7833 Винт
26 T334792 Кронштейн
27 T335038 Винт с головкой
28 24H1236 Шайба
29 T308735 Болт
30 24M7241 Шайба
31 14M7328 Стопорная гайка
32 T296536 Направляющая
33 24M7139 Шайба
34 19M8903 Винт
35 14M7272 Гайка
36 AT437580 Опора
37 T343923 Кронштейн
38 T68048 Сварочная гайка
39 24M7239 Шайба
40 19M8637 Винт с головкой
41 AT383707 Капот
42 M67899 Заклепка
43 24H1753 Шайба
44 45M7075 Крепление со штифтом
45 11M7094 Шплинт
46 M67899 Заклепка
47 AT383705 Дверца
48 AT112471 Блокировка
49 19M7402 Винт с головкой
50 19M8600 Винт с головкой
51 T297220 Направляющая
52 19M7572 Винт с головкой
53 AT375674 Стержень
54 24M7047 Шайба
55 11M7012 Шплинт
56 T165977 Пружина растяжения
57 AT406286 Газовый цилиндр
58 T342264 Уголок
59 19M7550 Винт с головкой
60 T323338 Ограничитель
61 T105740 Шайба
62 14H1047 Гайка
63 T331646 Изолятор
64 T331647 Изолятор
65 T331646 Изолятор
