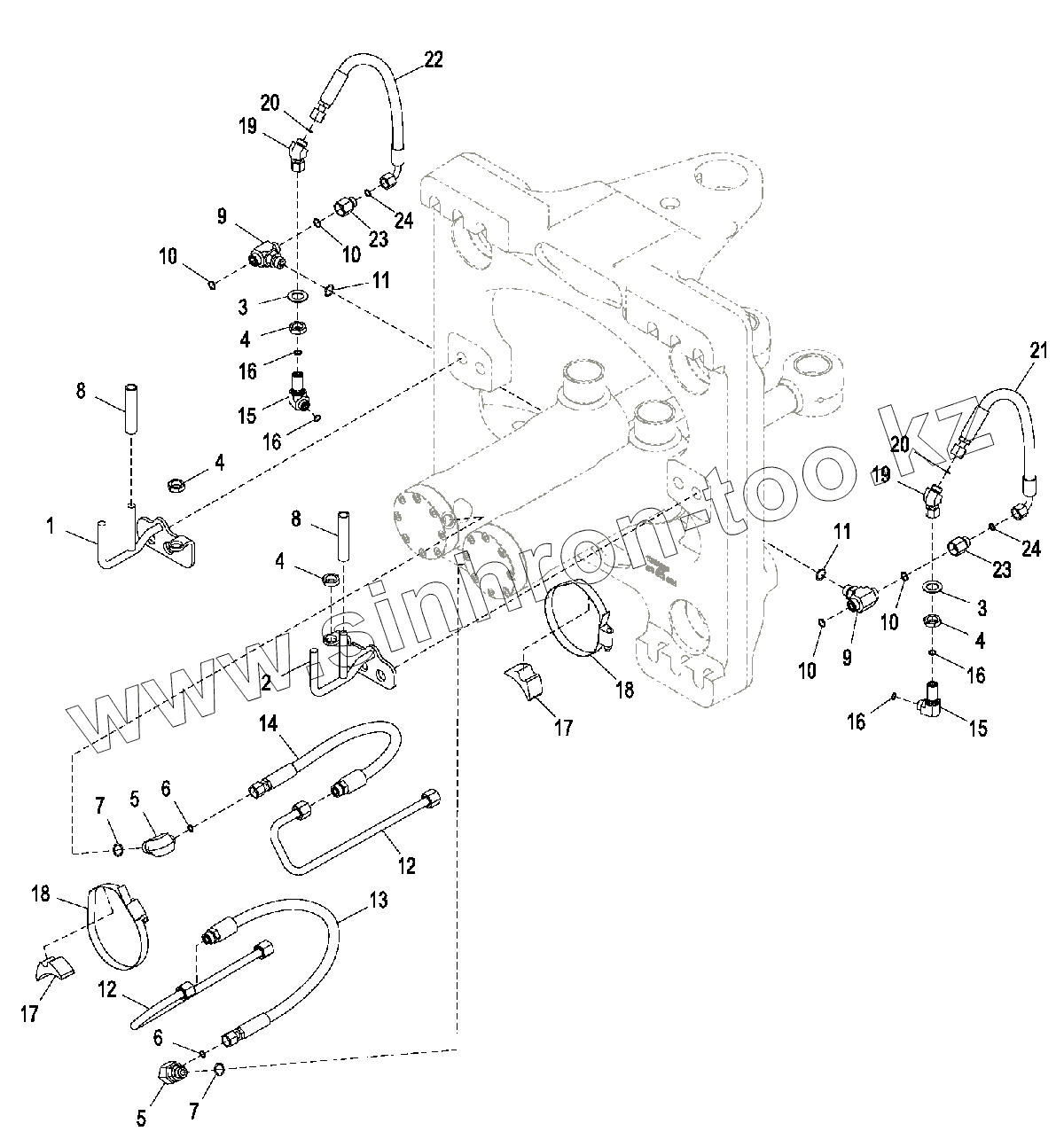

Каталог запасных частей к технике: John Deere JD-325SK. Гидросист. цилиндра мех. пов. (234970-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
4
5
5
5
5
6
6
7
7
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
13
14
15
15
16
16
16
16
17
17
18
18
19
19
20
20
21
22
23
23
24
24
Позиция на иллюстрации Заводской номер детали Название детали
1 AT409477 Кронштейн
2 AT414747 Направляющая
3 24H1391 Шайба
4 T81029 Гайка
5 38H1010 Коленчатый патрубок
5 38H5017 Коленчатый патрубок
6 T77613 Уплотнительное кольцо
7 R26375 Уплотнительное кольцо
8 T330207 Гильза
9 38H1017 Тройник
9 38H5111 Тройник
10 T77857 Уплотнительное кольцо
11 51M7043 Уплотнительное кольцо
11 R26375 Уплотнительное кольцо
12 AT422467 Маслопровод
13 AT409455 Гидрошланг
14 AT409455 Гидрошланг
15 38H1393 Коленчатый патрубок
16 T77613 Уплотнительное кольцо
17 T181801 Скоба
18 AR85327 Скоба
19 38H1621 Фитинг переходника
20 T77613 Уплотнительное кольцо
21 AT430347 Гидрошланг
22 AT430347 Гидрошланг
23 38H1481 Переходная втулка
24 T77613 Уплотнительное кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
