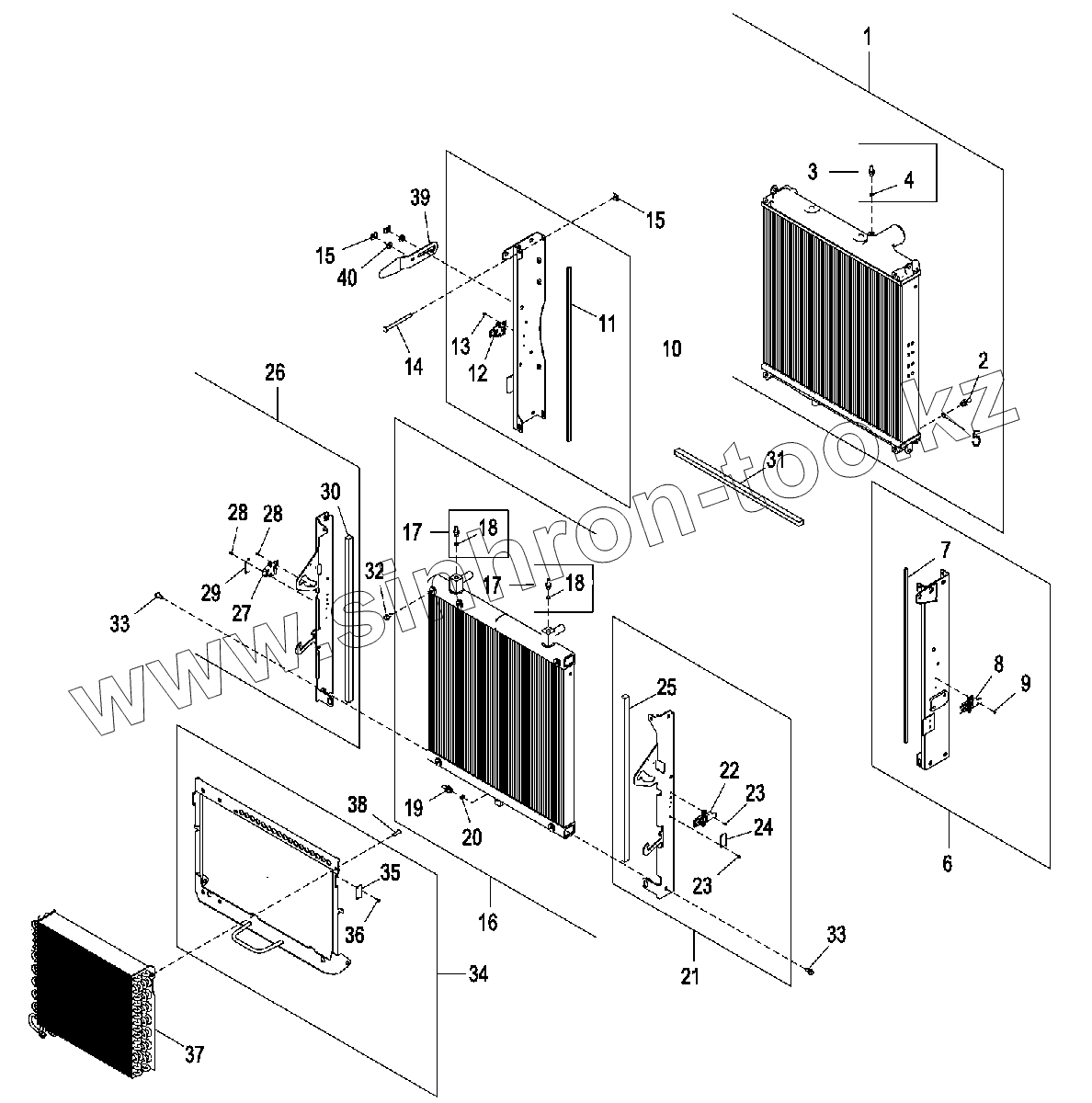

Каталог запасных частей к технике: John Deere JD-325SK. Блок кондиционирования воздуха (Engine 4045TT096-RE545793)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
18
19
20
21
22
23
23
24
25
26
27
28
28
29
30
31
32
33
33
34
35
36
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
1 AT369969 Радиатор
2 L100802 Фитинг
3 AT323961 Фитинг переходника
4 51M7040 Уплотнительное кольцо
5 51M7041 Уплотнительное кольцо
6 AT386411 Желоб
7 T290121 Отражательная пластина
8 T300045 Фиксатор
9 AT44188 Заклепка
10 AT386412 Желоб
11 T290121 Отражательная пластина
12 T300045 Фиксатор
13 AT44188 Заклепка
14 T279747 Крепление со штифтом
15 R122267 Скоба
16 AT428806 Радиатор
17 AT323961 Фитинг переходника
18 51M7040 Уплотнительное кольцо
19 L100802 Фитинг
20 51M7041 Уплотнительное кольцо
21 AT409757 Желоб
22 T300045 Фиксатор
23 AT44188 Заклепка
24 T300046 Задвижка
25 T290122 Отражательная пластина
26 AT409756 Желоб
27 T300045 Фиксатор
28 AT44188 Заклепка
29 T300046 Задвижка
30 T290122 Отражательная пластина
31 T292811 Отражательная пластина
32 19M7865 Винт
33 R315012 Винт
34 AT386012 Кронштейн
35 T300046 Задвижка
36 AT44188 Заклепка
37 AT440431 Конденсатор пара
38 21M7642 Винт
39 AT397150 Фиксатор
40 24H1682 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
