Каталог запасных частей к технике: John Deere JD-315SK(часть 2). Стрела обратной лопаты

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

6

6

6

6

6

6

6

7

7

8

8

9

9

9

10

11

12

13

14

15

16

16

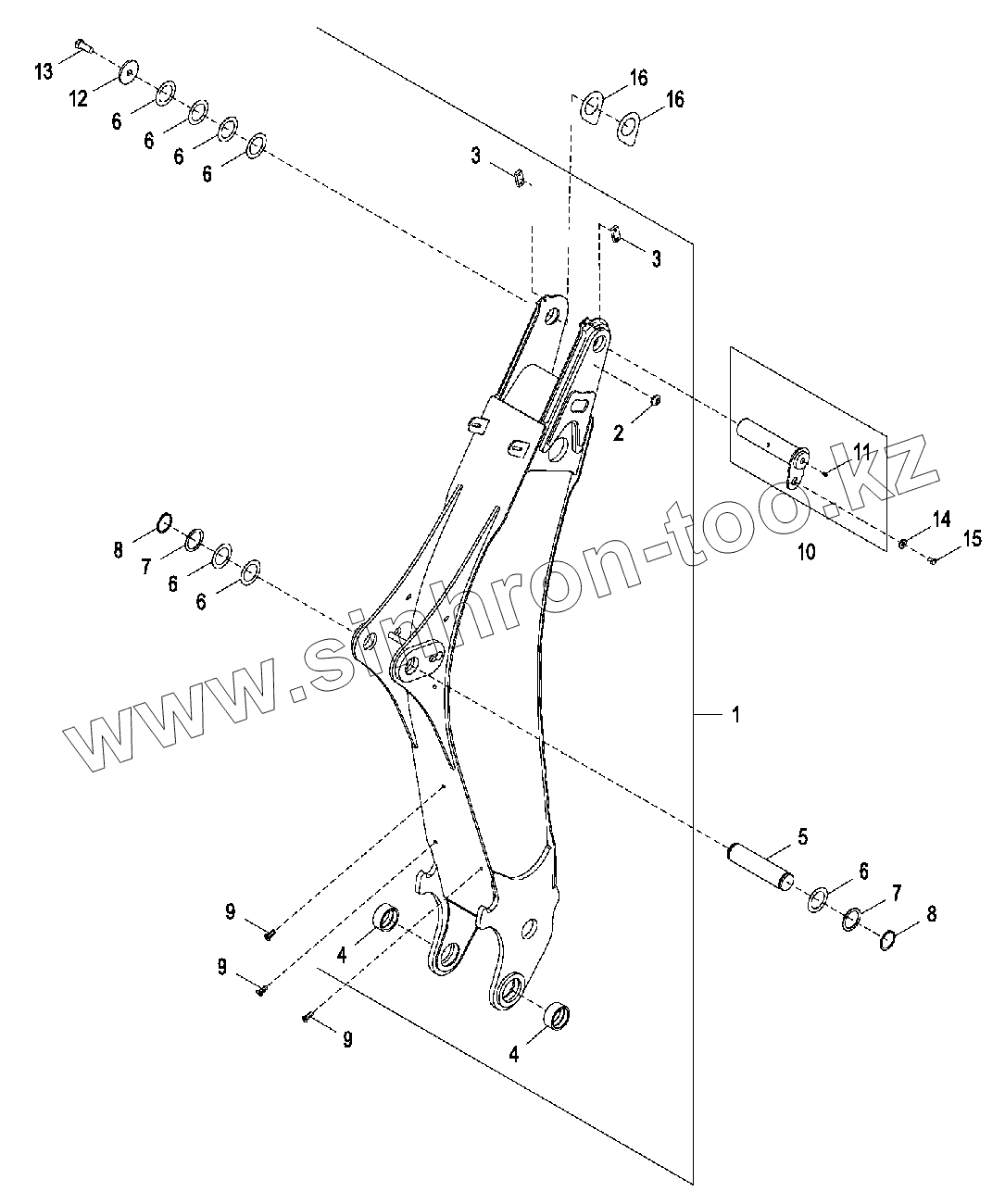

Позиция на иллюстрации	Заводской номер детали		Название детали
1	AT337223		Стрела обратной лопаты
2	T188568		Втулка
3	T159853		Хомут
4	T164183		Втулка
5	T153608		Штифт
6	24H1616		Шайба
7	24H1635		Шайба
8	40M7120		Пружинное кольцо
9	T148410		Гайка
10	AT197726		Штифт
11	T162396		Смазочная арматура
12	T101807		Шайба
13	19M7597		Винт с головкой
14	T29342		Шайба
15	19M8935		Винт с головкой
16	T208510		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
