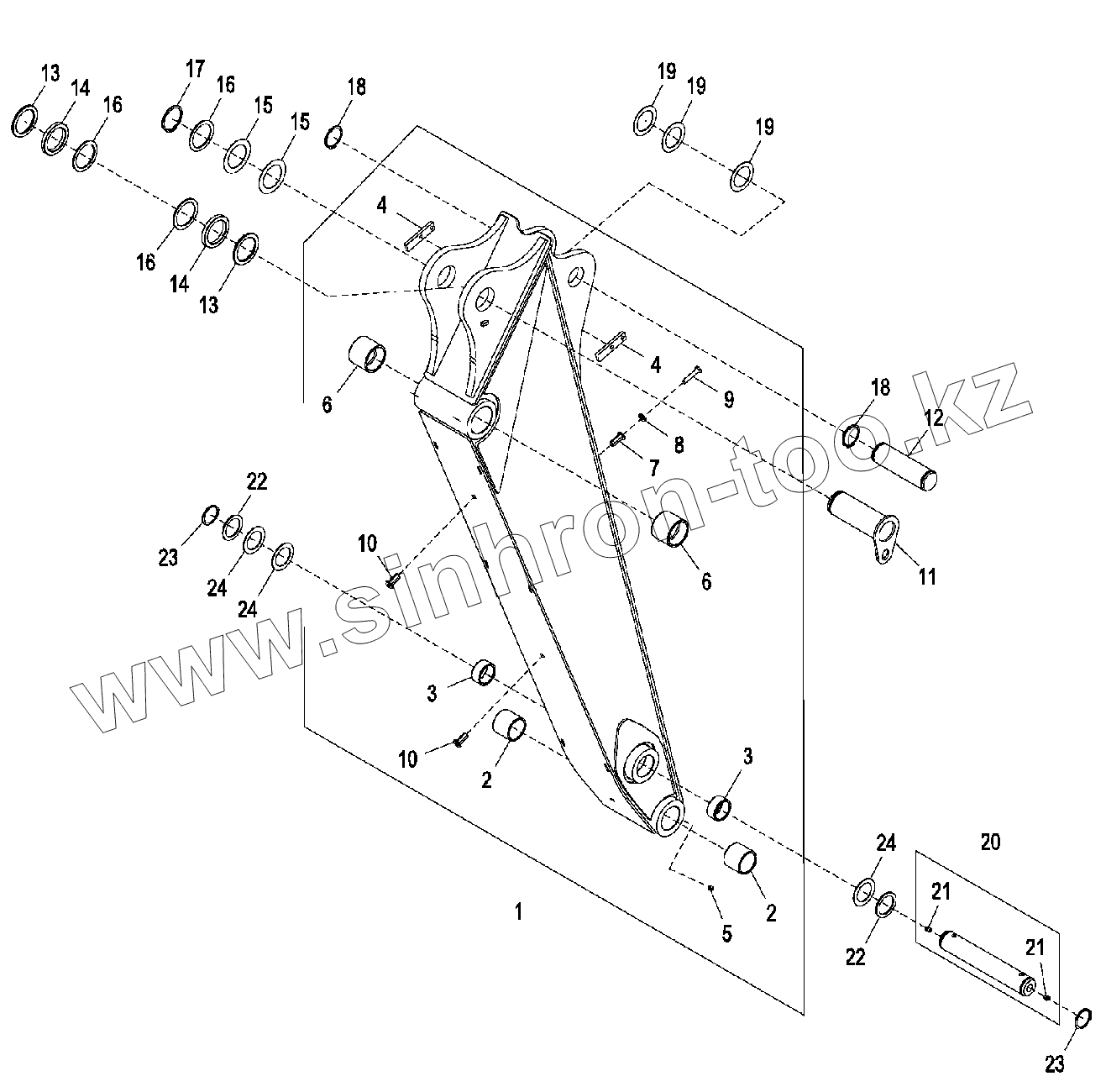

Каталог запасных частей к технике: John Deere JD-315SK(часть 2). Стандартная рукоять ковша

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

5

6

6

7

8

9

10

10

11

12

13

13

14

14

15

15

16

16

16

17

18

18

19

19

19

20

21

21

22

22

23

23

24

24

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	AT373315		Рукоять ковша
2	T166686		Втулка
3	T166715		Втулка
4	T222442		Хомут
5	T162396		Смазочная арматура
6	T295708		Втулка
7	T148410		Гайка
8	24M7239		Шайба
9	19M8600		Винт с головкой
10	T148409		Гайка
11	AT169831		Штифт
12	T153567		Штифт
13	T160299		Износостойкая накладка
14	T160302		Распорная втулка
15	24H1616		Шайба
16	24H1635		Шайба
17	40M7120		Пружинное кольцо
18	40M7066		Пружинное кольцо
19	24H1679		Шайба
20	AT171079		Штифт
21	T162396		Смазочная арматура
22	24H1594		Шайба
23	40M7166		Пружинное кольцо
24	24H1595		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
