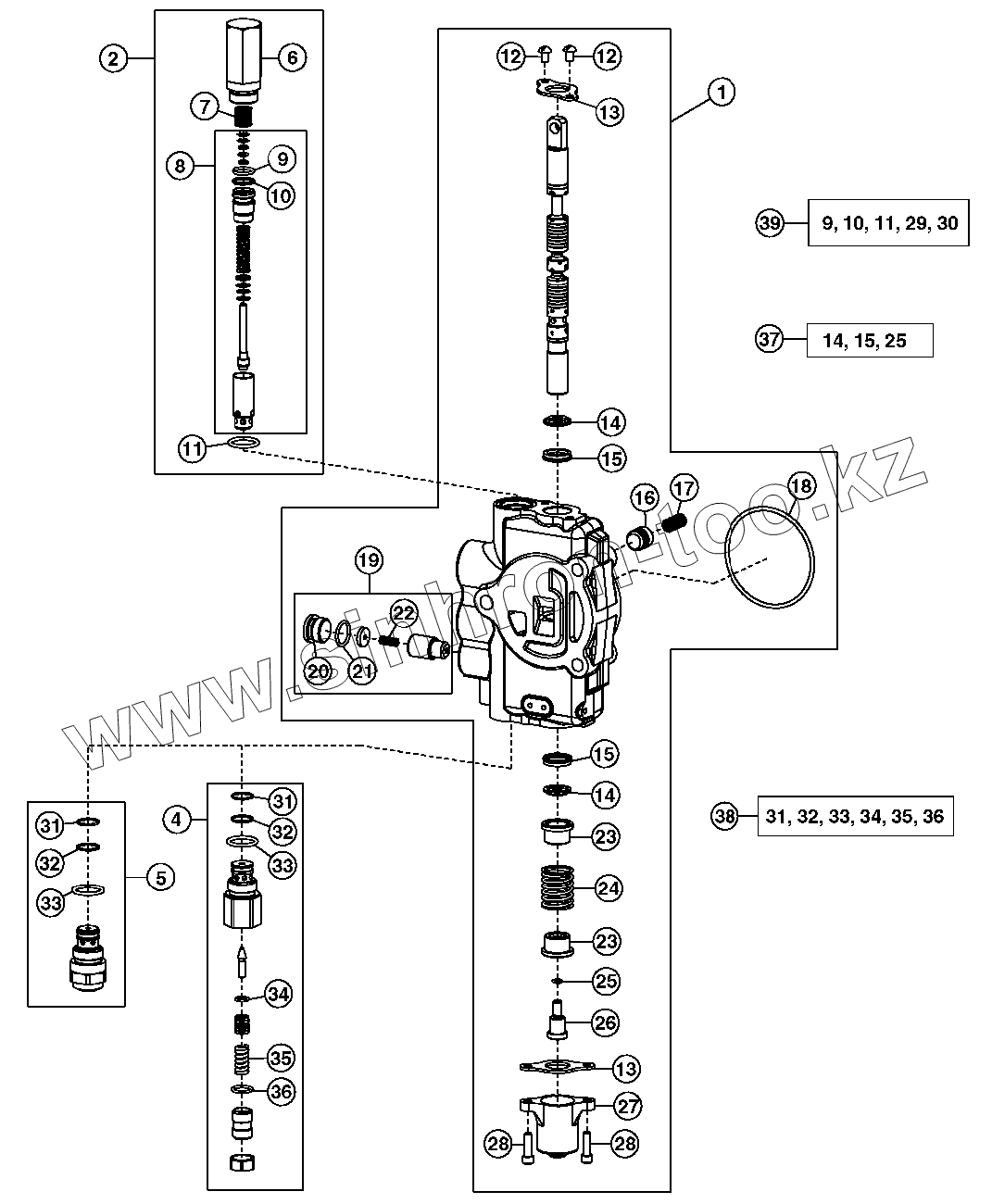

Каталог запасных частей к технике: John Deere JD-315SK(часть 2). Секция стрелы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
28
31
31
32
32
33
33
34
35
36
37
38
39
Позиция на иллюстрации Заводской номер детали Название детали
1 AT301783 Контрольный клапан с гидропр.
2 AT171403 Редукционный клапан
4 AT301447 Редукционный клапан
5 AT301487 Редукционный клапан
6 T118866 Корпус
7 T118867 Пружина
8 AT178363 Редукционный клапан
9 AT314539 Комплект уплотнений
10 AT314539 Комплект уплотнений
11 T118681 Уплотнительное кольцо
12 T104773 Винт с головкой
13 T81524 Пластина
14 AT444015 Сальник
15 AT444015 Сальник
16 T81538 Тарельчатый клапан
17 T81539 Пружина
18 T118685 Уплотнительное кольцо
19 AT178371 Комплект уплотнений
20 T201424 Заглушка
21 R26906 Уплотнительное кольцо
22 R111238 Пружина сжатия
23 T81540 Стопор
24 T160518 Пружина сжатия
25 R30903 Уплотнительное кольцо
26 T160519 Винт
27 T118808 Колпачок
28 19H3554 Винт
31 T107887 Уплотнительное кольцо
32 Кольцо Кольцо
33 T118681 Уплотнительное кольцо
34 R63548 Уплотнительное кольцо
35 Пружина Пружина сжатия
36 Кольцо Кольцо
37 AT444015 Сальник
38 AT300801 Уплотнительное кольцо
39 AT314539 Комплект уплотнений
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
