Каталог запасных частей к технике: John Deere JD-315SK(часть 2). Секция селективн. потока

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
5
6
7
8
8
8
9
10
11
12
13
14
15
15
17
18
18
19
20
21

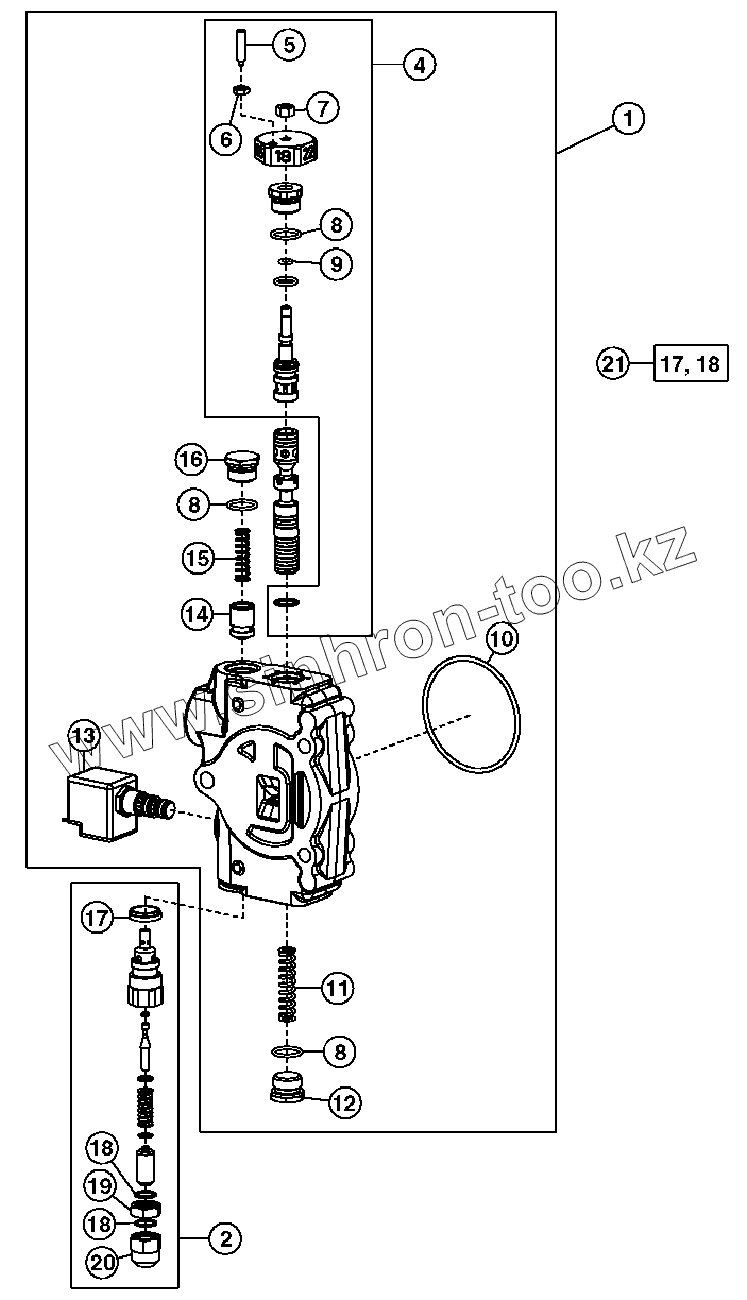

Позиция на иллюстрации Заводской номер детали Название детали
AH209120 AH209120 Золотниковый клапан
AH209121 AH209121 Комплект уплотнений
AT333807 AT333807 Катушка электромагнитного клапана
1 AT192384 Золотник клапана
2 AT190234 Редукционный клапан
4 AT192385 Ручной клапан
5 T160663 Сердечник
6 14H786 Гайка
7 14H785 Гайка
8 R26906 Уплотнительное кольцо
9 R10093 Уплотнительное кольцо
10 T118685 Уплотнительное кольцо
11 T184356 Пружина
12 T76502 Фитинг
13 AT174923 Электромагнитный клапан
14 T184271 Тарельчатый клапан
15 T160520 Пружина
16 T160613 Заглушка
17 T183756 Сальник
18 T150961 Уплотнительное кольцо
19 T67424 Гайка
20 T67425 Гайка
21 AT314538 Комплект уплотнений
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
