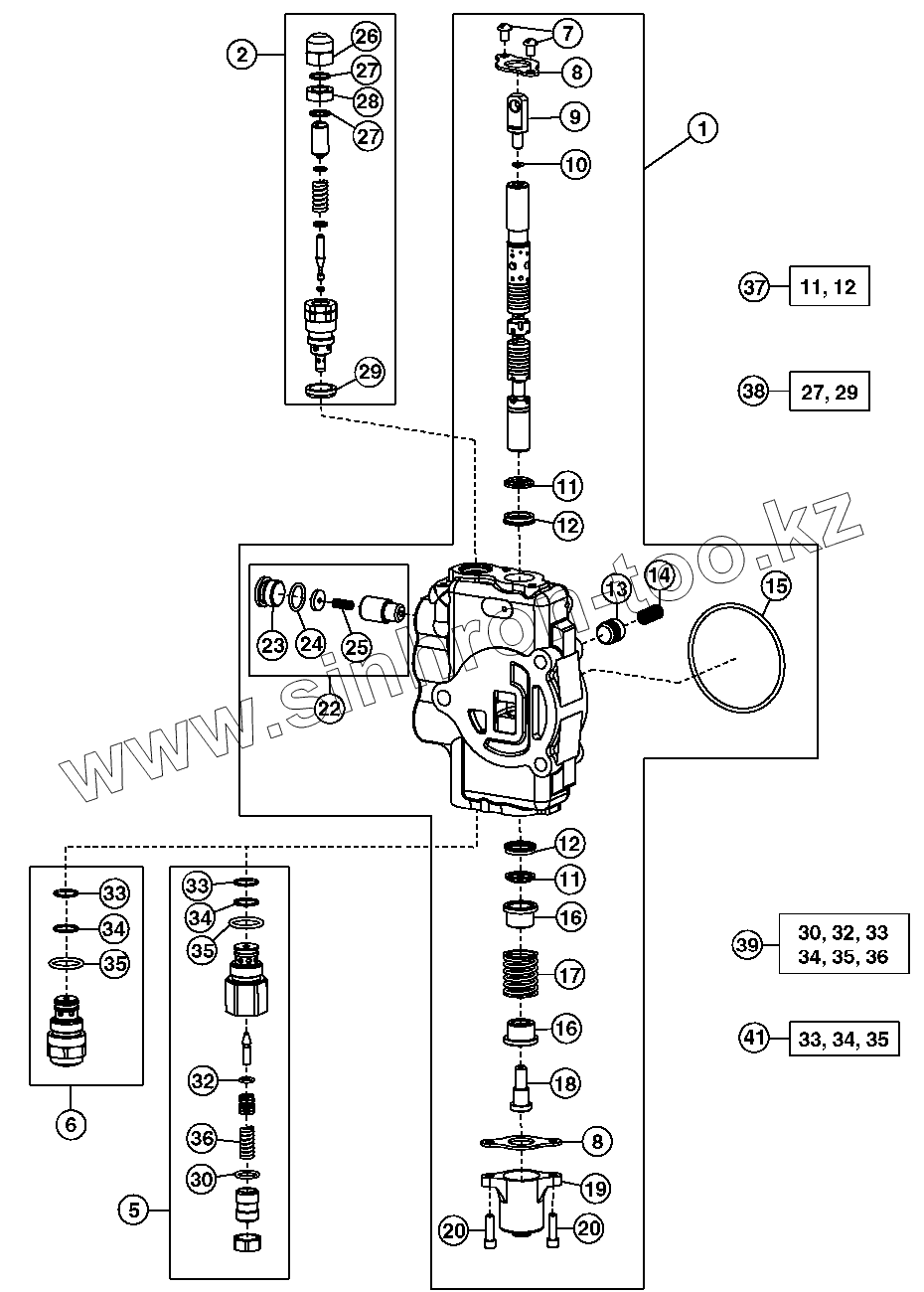

Каталог запасных частей к технике: John Deere JD-315SK(часть 2). Секция рукояти

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
5
6
7
8
8
9
10
11
11
12
12
13
14
15
16
16
17
18
19
20
20
22
23
24
25
26
27
27
28
29
30
32
33
33
34
34
35
35
36
37
38
39
41
Позиция на иллюстрации Заводской номер детали Название детали
AT301784 AT301784 Золотник клапана
AT314539 AT314539 Комплект уплотнений
T81539 T81539 Пружина
T81538 T81538 Тарельчатый клапан
1 AT301776 Золотник клапана
2 AT171404 Редукционный клапан
5 AT303954 Редукционный клапан
6 AT301751 Редукционный клапан
7 21H1352 Винт
8 T81524 Пластина
9 T160702 Наконечник
10 R30903 Уплотнительное кольцо
11 AT444015 Сальник
12 AT444015 Сальник
13 T152406 Тарельчатый клапан
14 T152407 Пружина
15 T118685 Уплотнительное кольцо
16 T81540 Стопор
17 T160518 Пружина сжатия
18 T81541 Винт
19 T118808 Колпачок
20 19H3554 Винт
22 AT194687 Комплект
23 T201424 Заглушка
24 R26906 Уплотнительное кольцо
25 R111238 Пружина сжатия
26 T67425 Гайка
27 AT314538 Комплект уплотнений
28 T67424 Гайка
29 T183756 Сальник
30 AT300801 Уплотнительное кольцо
32 R63548 Уплотнительное кольцо
33 T107887 Уплотнительное кольцо
34 AT301749 Комплект уплотнений
35 T118681 Уплотнительное кольцо
36 Пружина Пружина сжатия
37 AT444015 Сальник
38 AT314538 Комплект уплотнений
39 AT300801 Уплотнительное кольцо
41 AT301749 Комплект уплотнений
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
