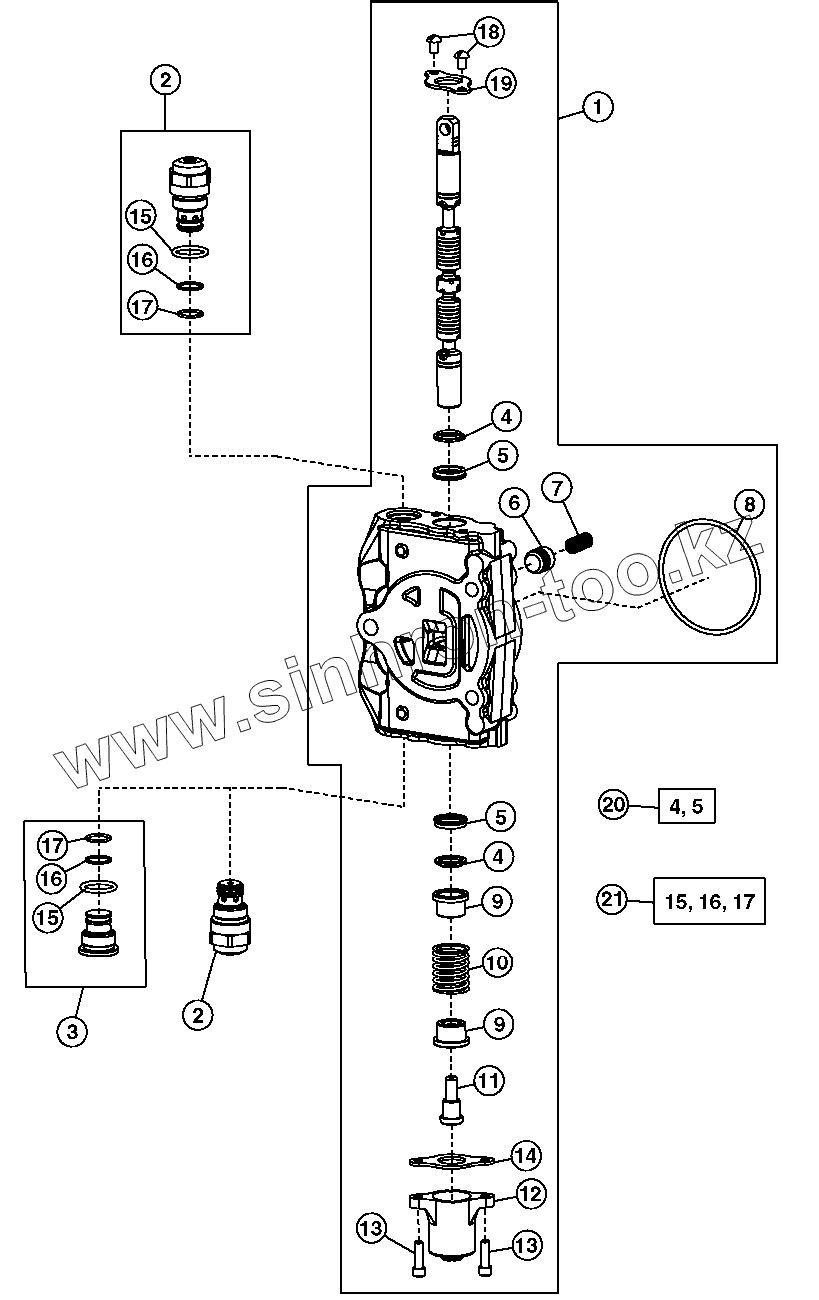

Каталог запасных частей к технике: John Deere JD-315SK(часть 2). Секция распределителя ковша

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
5
5
6
7
8
9
9
10
11
12
13
13
14
15
15
16
16
17
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
AT301527 AT301527 Редукционный клапан
AT301526 AT301526 Редукционный клапан
AT301527 AT301527 Редукционный клапан
1 AT301782 Золотниковый клапан
2 AT301526 Редукционный клапан
3 AT307332 Заглушка
4 AT280406 Сальник
5 AT280406 Сальник
6 T81538 Тарельчатый клапан
7 T81539 Пружина
8 T118685 Уплотнительное кольцо
9 T81540 Стопор
10 T160518 Пружина сжатия
11 T81541 Винт
12 T118808 Колпачок
13 19H3554 Винт
14 T81524 Пластина
15 T118681 Уплотнительное кольцо
16 AT300801 Уплотнительное кольцо
17 T107887 Уплотнительное кольцо
18 T104773 Винт с головкой
19 T81524 Пластина
20 AT280406 Сальник
21 AT300801 Уплотнительное кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
