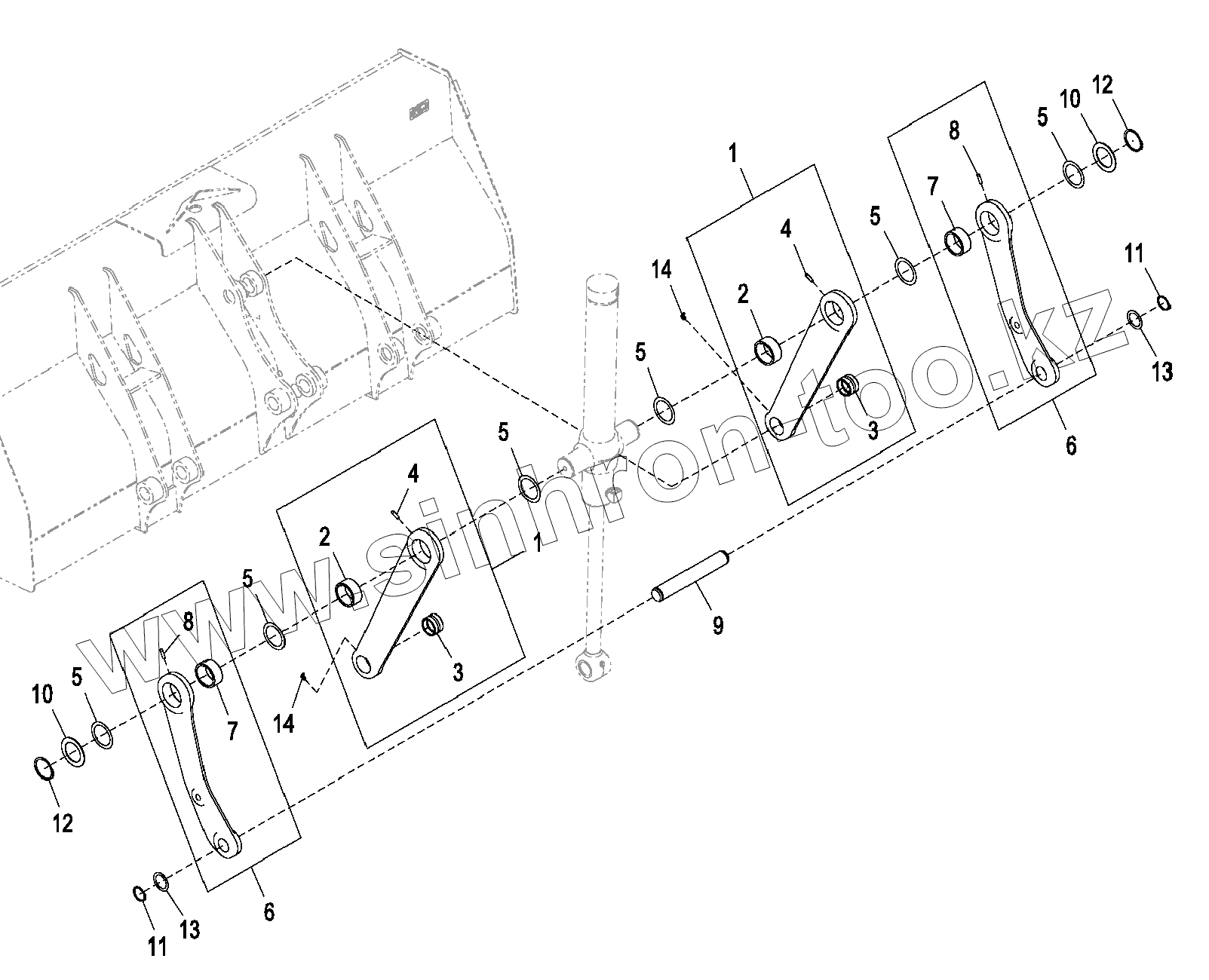

Каталог запасных частей к технике: John Deere JD-315SK(часть 2). Рычажный механизм ковша погрузчика

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
5
5
5
5
6
6
7
7
8
8
9
10
10
11
11
12
12
13
13
14
14
Позиция на иллюстрации Заводской номер детали Название детали
1 AT387681 Кулиса
2 T216397 Втулка
3 T183356 Втулка
4 T224857 Установочный штифт
5 T161497 Прокладка
6 AT353281 Кулиса
7 T216397 Втулка
8 T224857 Установочный штифт
9 T165314 Штифт
10 T158579 Шайба
11 40M7166 Пружинное кольцо
12 40M7217 Пружинное кольцо
13 24H1683 Шайба
14 JD7799 Смазочная арматура
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
