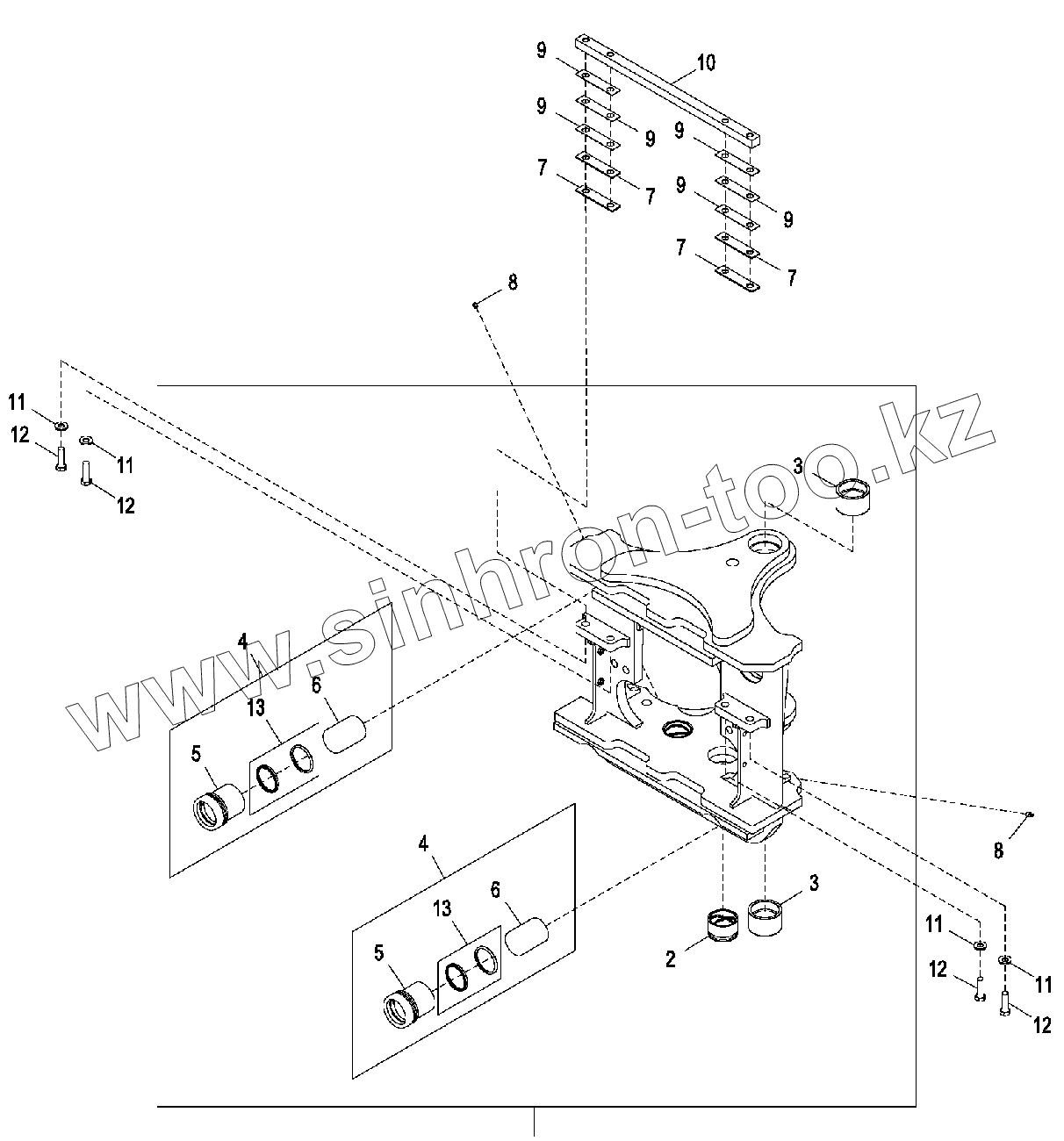

Каталог запасных частей к технике: John Deere JD-315SK(часть 2). Раздвижная рама (-234969)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
3
4
4
5
5
6
6
7
7
7
7
8
8
9
9
9
9
9
9
10
11
11
11
11
12
12
12
12
13
13
Позиция на иллюстрации Заводской номер детали Название детали
1 TT184386 Рама
2 TT277325 Втулка
3 T154621 Втулка
4 TT230431 Гидравлический цилиндр
5 TT162709 Гильза
6 TT162707 Поршень
7 T106398 Хомут
8 T162396 Смазочная арматура
9 T106399 Хомут
10 T106066 Стержень
11 24M7241 Шайба
12 19M8295 Винт с головкой
13 AT366209 Комплект уплотнений
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
