Каталог запасных частей к технике: John Deere JD-315SK(часть 2). Раздвижная рама (232970-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
6
6
6
7
8
8
8
9
9
10
11

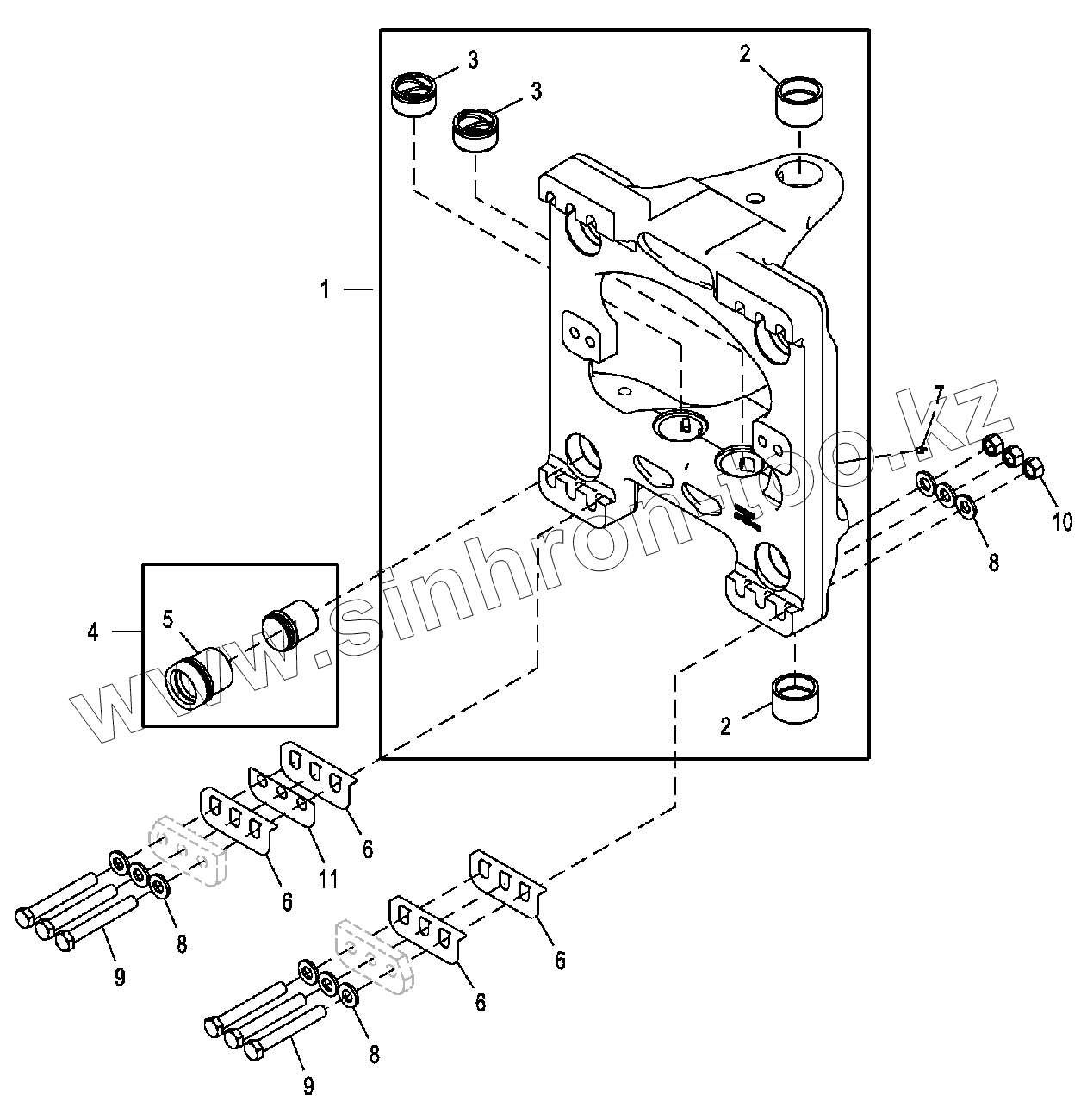

Позиция на иллюстрации Заводской номер детали Название детали
AT392846 AT392846 Комплект уплотнений
1 AT423554 Рама
2 T154621 Втулка
3 T261854 Втулка
4 AT390236 Гидравлический цилиндр
5 AT390237 Гильза
6 T320394 Прокладка
7 T162396 Смазочная арматура
8 24M7243 Шайба
9 19M7782 Винт с головкой
10 14M7278 Гайка
11 T334285 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
