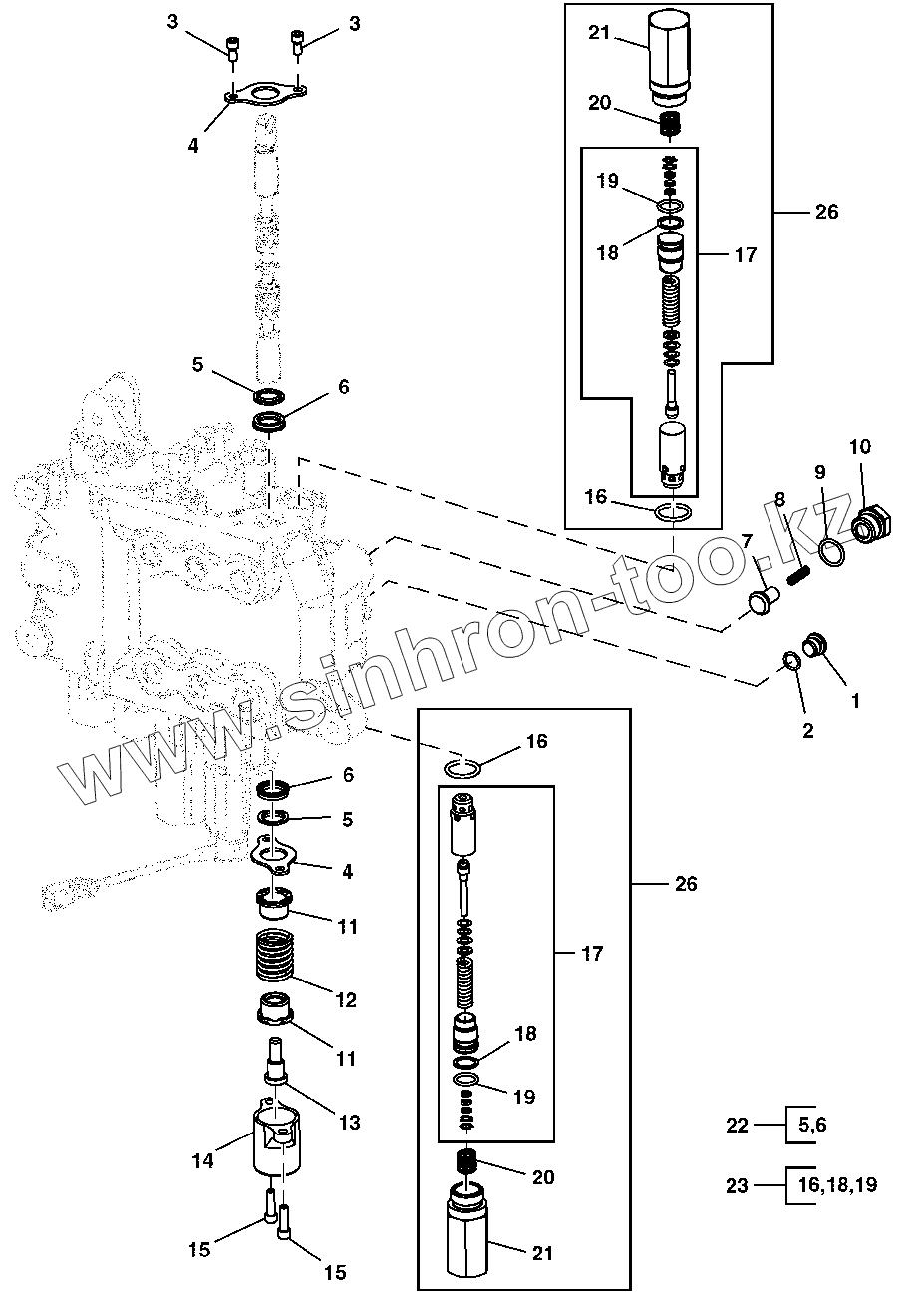

Каталог запасных частей к технике: John Deere JD-315SK(часть 2). Предохранительные клапаны вспомогательной секции

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
6
6
7
8
9
10
11
11
12
13
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
26
26
Позиция на иллюстрации Заводской номер детали Название детали
1 R111493 Заглушка фитинга
2 T70177 Уплотнительное кольцо
3 T104773 Винт с головкой
4 T81524 Пластина
5 AT444015 Сальник
6 AT444015 Сальник
7 T118694 Тарельчатый клапан
8 T118693 Пружина
9 R26906 Уплотнительное кольцо
10 T118692 Заглушка фитинга
11 T81540 Стопор
12 T118879 Пружина
13 T81541 Винт
14 T118808 Колпачок
15 19H3554 Винт
16 T118681 Уплотнительное кольцо
17 AT178362 Комплект клапанов
18 AT314538 Комплект уплотнений
19 AT314539 Комплект уплотнений
20 T118867 Пружина
21 T118866 Корпус
22 AT444015 Сальник
23 AT314539 Комплект уплотнений
26 AT182377 Редукционный клапан
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
