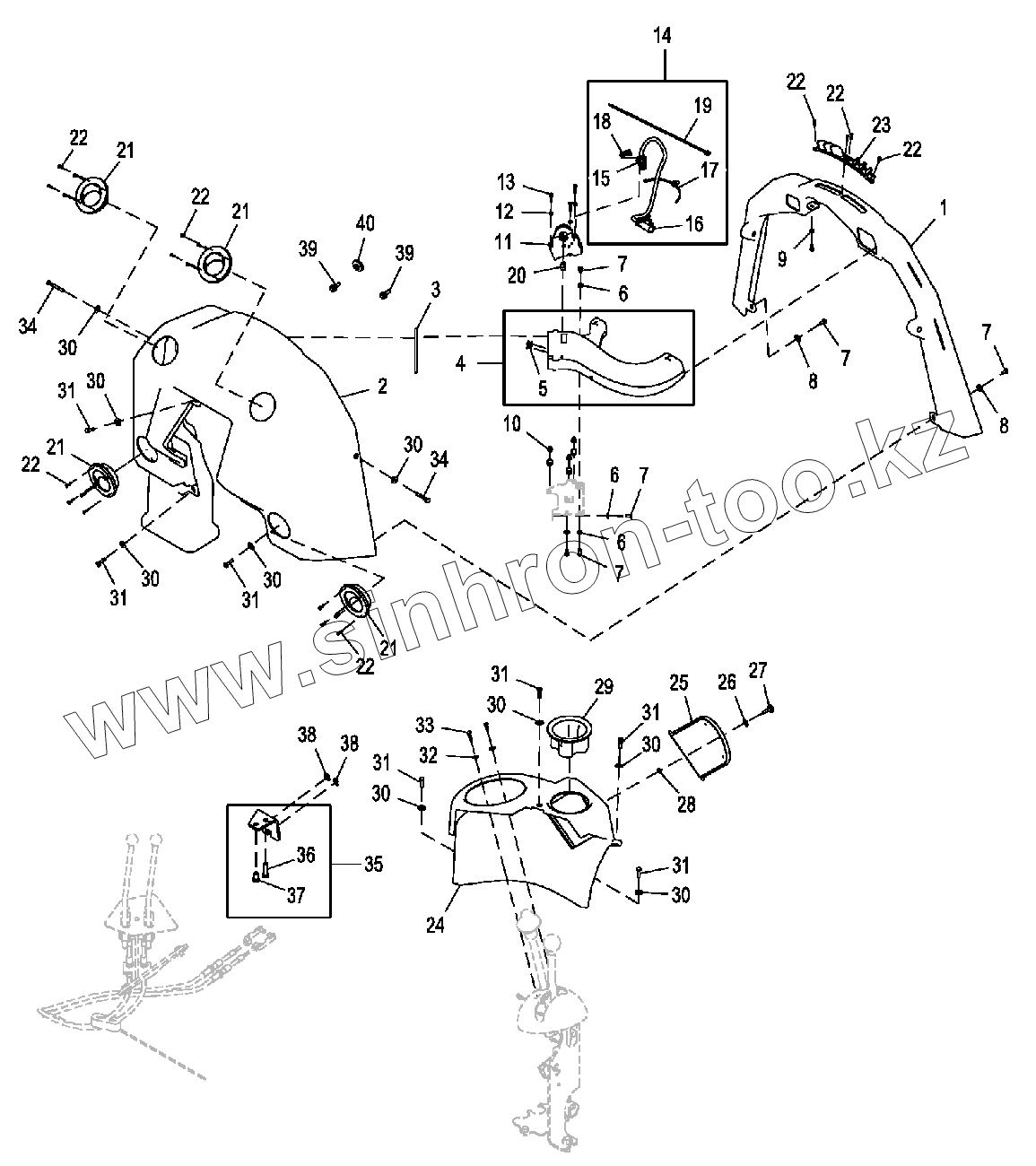

Каталог запасных частей к технике: John Deere JD-315SK(часть 2). Крышки консоли кабины с кондиционером

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
7
7
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
22
22
22
22
22
22
22
23
24
25
26
27
28
29
30
30
30
30
30
30
30
30
30
31
31
31
31
31
31
31
32
33
34
34
35
36
37
38
38
39
39
40
Позиция на иллюстрации Заводской номер детали Название детали
1 AT406584 Воздуховод
2 T268544 Крышка
3 T282956 Изолятор
4 AT390201 Воздуховод
5 T184345 Заклепка
6 24M7293 Шайба
7 19M7923 Винт с головкой
8 24H1646 Шайба
9 24M7146 Шайба
10 T283328 Втулка
11 AT363217 Пускатель
12 24M7117 Шайба
13 19M9326 Винт
14 AT388684 Жгут проводов
15 57M7260 Корпус электрического разъема
16 57M9746 Корпус электрического разъема
17 T209627 Скоба
18 57M7291 Узел электрического разъема
19 H77698 Обвязной хомут
20 T303595 Адаптер
21 AT227669 Жалюзи
22 37M7333 Винт
23 T303182 Жалюзи
24 T268412 Крышка
25 T277546 Панель
26 24H1646 Шайба
27 T296933 Ручка
28 R541888 Прижимная гайка
29 T268251 Карман
30 24H1646 Шайба
31 21M7310 Винт
32 T83061 Шайба
33 21H1406 Винт
34 21M7376 Винт
35 AT367713 Кронштейн
36 19M7550 Винт с головкой
37 19M3141 Винт с головкой
38 R26871 Пружинное кольцо
39 19M7866 Винт
40 R115350 Уплотнение
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
