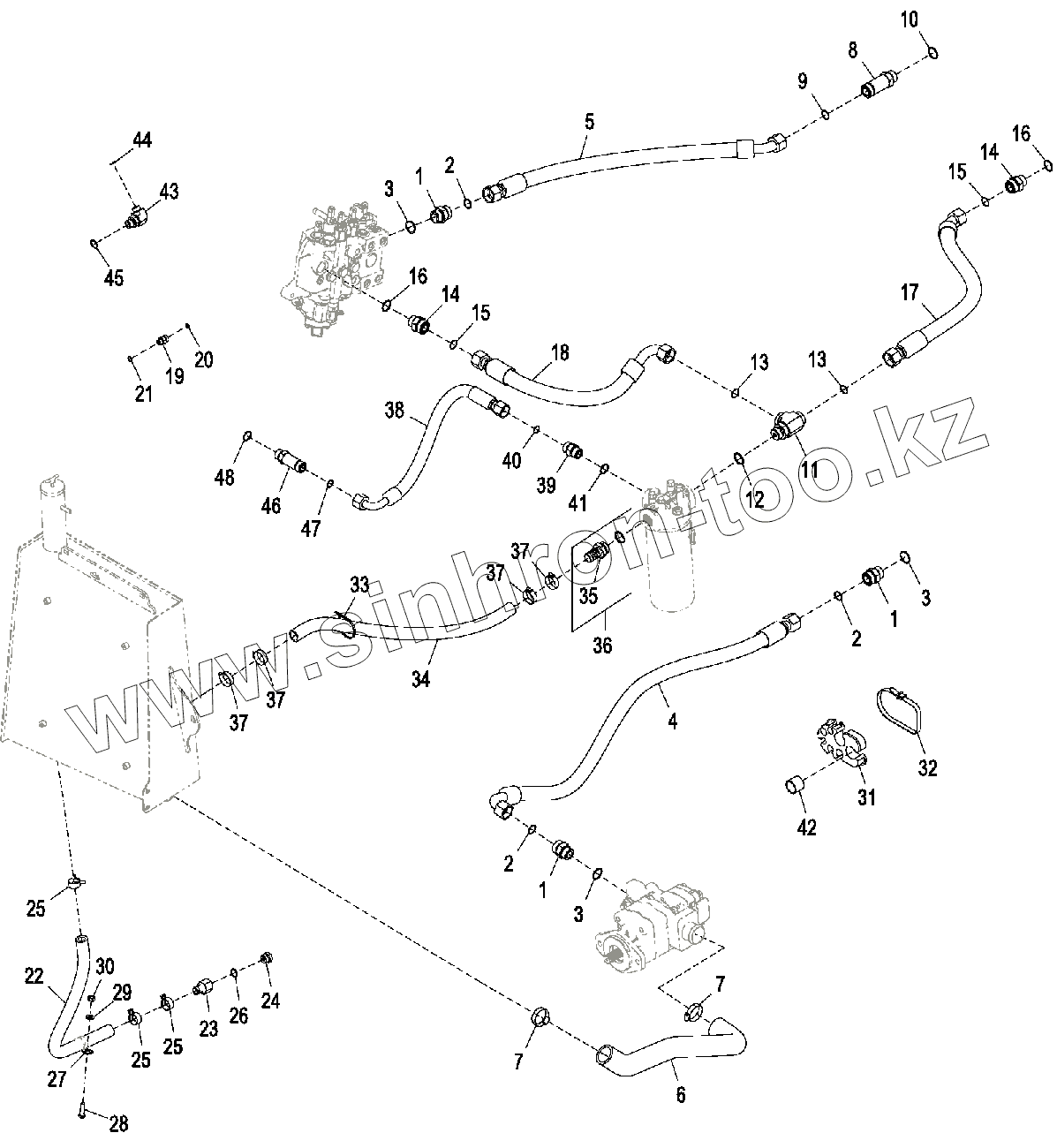

Каталог запасных частей к технике: John Deere JD-315SK(часть 2). Главн. гидравл. трубопровод (-234969)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
3
3
3
4
5
6
7
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
37
37
37
38
39
40
41
42
43
44
45
46
47
48
Позиция на иллюстрации Заводской номер детали Название детали
1 38H1164 Фитинг переходника
2 T76938 Уплотнительное кольцо
3 R29936 Уплотнительное кольцо
4 AT357648 Гидрошланг
5 AT343940 Гидрошланг
6 AT323728 Всасывающий шланг
7 AT308555 Шланговый зажим
8 38H1216 Фитинг переходника
9 T76938 Уплотнительное кольцо
10 R29936 Уплотнительное кольцо
11 AT359124 Тройник
12 R29936 Уплотнительное кольцо
13 T76938 Уплотнительное кольцо
14 38H1346 Фитинг переходника
15 T76938 Уплотнительное кольцо
16 U17409 Уплотнительное кольцо
17 AT300759 Гидрошланг
18 AT359220 Гидрошланг
19 38H1160 Фитинг переходника
20 T77613 Уплотнительное кольцо
21 R26448 Уплотнительное кольцо
22 T234306 Шланг без конц. арматуры
23 T190892 Фитинг шланга
24 R27474 Пробка сливного отверстия
25 T185826 Скоба
26 R26906 Уплотнительное кольцо
27 T102934 Скоба
28 19M7550 Винт с головкой
29 24M7239 Шайба
30 14M7274 Гайка
31 T190669 Шланговый зажим
32 N189220 Обвязной хомут
33 H77698 Обвязной хомут
34 TY22556 Шланг без конц. арматуры
35 AT359007 Фитинг
36 T246610 Фитинг
37 AT300153 Шланговый зажим
38 AT324745 Гидрошланг
39 38H1163 Фитинг переходника
40 T77858 Уплотнительное кольцо
41 U12547 Уплотнительное кольцо
42 T186026 Распорная втулка
43 38H1005 Коленчатый патрубок
44 T77857 Уплотнительное кольцо
45 R26375 Уплотнительное кольцо
46 38H1215 Фитинг переходника
47 T77858 Уплотнительное кольцо
48 U12547 Уплотнительное кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
