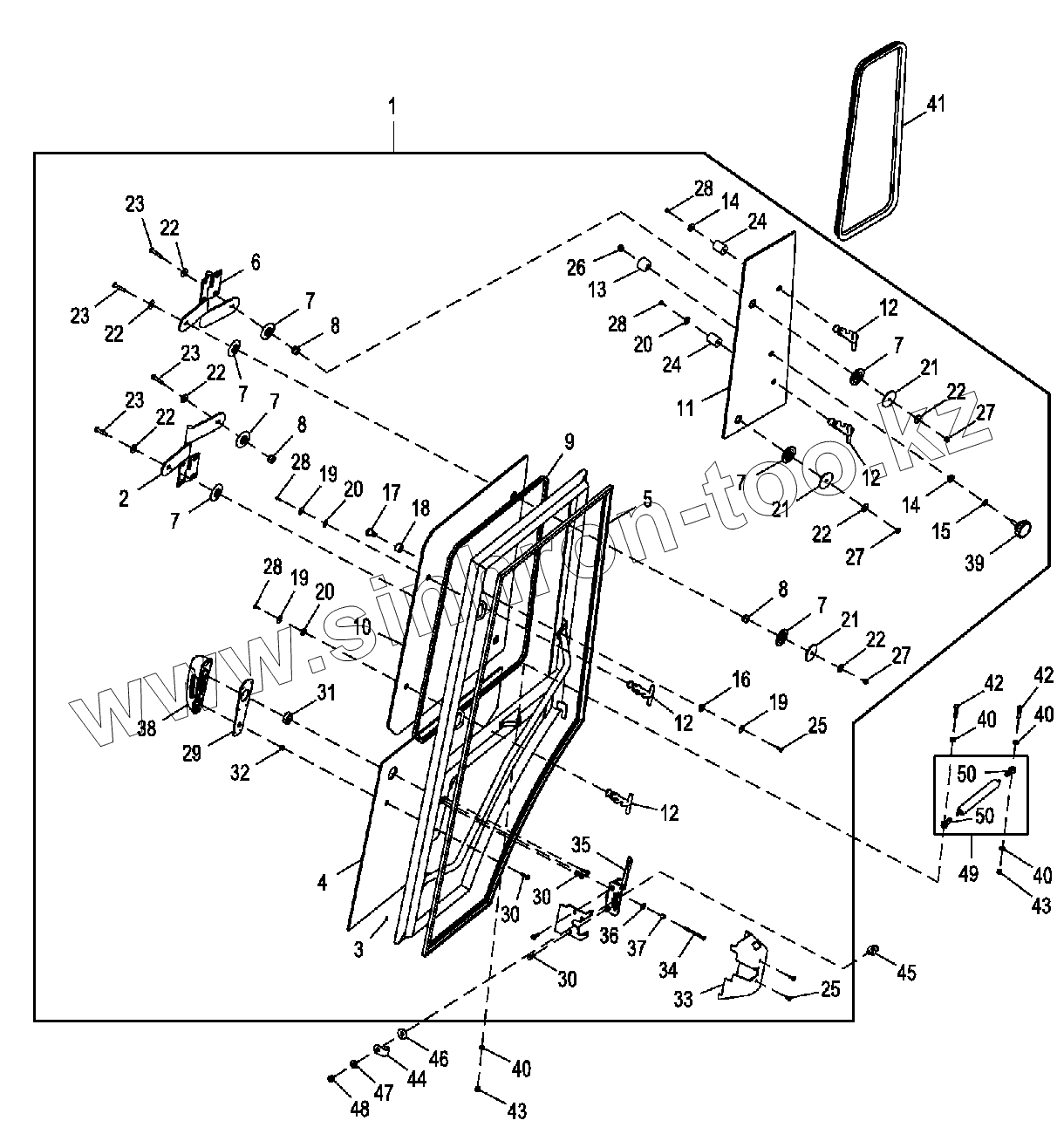

Каталог запасных частей к технике: John Deere JD-315SK(часть 2). Дверь правая (кабина)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
7
7
7
7
8
8
8
9
10
11
12
12
12
12
13
14
14
15
16
17
18
19
19
19
20
20
20
21
21
21
22
22
22
22
22
22
22
23
23
23
23
24
24
25
25
26
27
27
27
28
28
28
28
29
30
30
30
31
32
33
34
35
36
37
38
39
40
40
40
40
41
42
42
43
43
44
45
46
47
48
49
50
50
Позиция на иллюстрации Заводской номер детали Название детали
T184519 T184519 Метка
1 AT385284 Дверца
2 AT184524 Шарнир
3 T135675 Противовес
4 T214548 Стекло
5 AT184652 Изолятор
6 AT184651 Шарнир
7 T158081 Шайба
8 T158358 Втулка
9 T165357 Изолятор
10 T164707 Стекло
11 T278427 Стекло
12 AT372684 Фиксатор
13 T76830 Ограждение
14 R52921 Шайба
15 24M7239 Шайба
16 T76832 Шайба
17 T186016 Втулка
18 T186017 Втулка
19 24H1288 Шайба
20 T76833 Шайба
21 T185678 Шайба
22 24M7024 Шайба
23 19M7922 Винт с головкой
24 T186018 Резиновая прокладка
25 T133674 Самофиксирующийся винт
26 14M7167 Стопорная гайка
27 14M7426 Стопорная гайка
28 T188806 Винт
29 T204599 Прокладка
30 19M7863 Винт
31 T205902 Распорная втулка
32 T205901 Шайба
33 T217432 Крышка
34 19M9402 Винт с головкой
35 AT326979 Фиксатор
36 T218865 Шайба
37 T218866 Распорная втулка
38 AT306181 Рукоятка
39 AT75311 Ручка
40 24M7238 Шайба
41 T281201 Изолятор
42 19M7922 Винт с головкой
43 14M7426 Стопорная гайка
44 T135583 Ограждение
45 AR91896 Ограничитель
46 24H1330 Шайба
47 T105740 Шайба
48 14H1047 Гайка
49 AT340155 Газовый цилиндр
50 AM102062 Конец тяги
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
