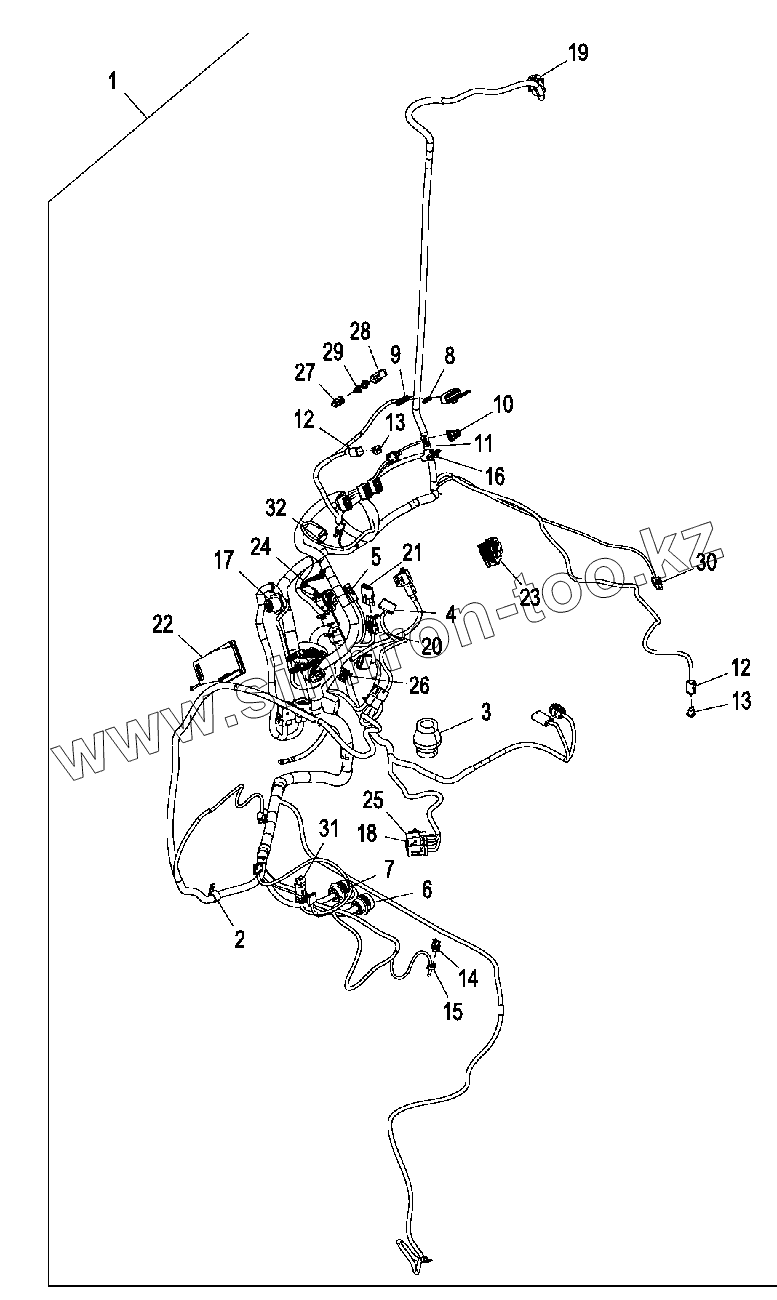

Каталог запасных частей к технике: John Deere JD-315SK(часть 1). Жгут проводов навеса

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 AT374476 Жгут проводов
2 57M10823 Скоба
3 T143596 Уплотнение
4 T210282 Корпус электрического разъема
5 R78053 Узел электрического разъема
6 57M7752 Корпус электрического разъема
7 57M7750 Корпус электрического разъема
8 57M8231 Узел электрического разъема
9 57M9919 Вспомогательный электрический разъем
10 57M7255 Корпус электрического разъема
11 57M7290 Узел электрического разъема
12 57M8634 Корпус электрического разъема
13 57M8013 Блок устройства электрического разъема
14 57M7328 Корпус электрического разъема
15 57M9712 Вспомогательный электрический разъем
16 RE46734 Узел электрического разъема
17 LVA15613 Узел электрического разъема
18 57M9733 Корпус электрического разъема
19 57M7476 Корпус электрического разъема
20 RE12365 Узел электрического разъема
21 R78055 Узел электрического разъема
22 AT346012 Коробка плавких предохранителей
22 T339027 Коробка плавких предохранителей
23 57M10366 Корпус электрического разъема
24 57M10613 Корпус электрического разъема
25 57M9776 Корпус электрического разъема
26 57M8009 Блок устройства электрического разъема
27 57M8018 Узел электрического разъема
28 57M8131 Электронный прерыватель
29 57M8019 Клемма электрического разъема
30 RE12363 Клемма электрического разъема
31 57M9746 Корпус электрического разъема
32 57M9452 Корпус электрического разъема
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
